JNOPTIC Image Analysis Software OpTIC Eye Series

Catalog_OpTIC Eye

1. OpTIC Eye (Material)

기본측정+오토카운팅(입도분석용)+금속조직분석용
– 형상측정(상분율측정)
: 두가지 이상의 색상을 추출하여 면적율 계산
– 그레인사이즈(Grain Size Analysis)
: ASTM E 1382에 의한 금속표면의 결정립도 산출
: 교차점 / 면적 / 수동면적 추출방식
– 구상화율 분석(Nodular-graphite analysis)
: ASTM, ISO, JIS 규격에 따라 분석이 가능
– 비금속 개재물(Non-Metallic Inclusion)
: 산화물, 규산물, 황화물, 내화물, 광재등 추출

영상분석에 의한 구상화율 측정 (nodular-graphite analysis)

주철분석 소프트웨어 모듈로 ASTM, JIS, KS 규격에 따라 구상흑연주철의 구상흑연에 대하여 현미경영상분석을 통해 구상화율을 측정하고 결과를 표시합니다.

영상분석에 의한 결정도립 측정 (rain Size Analysis)

• ASTM에 의거, 금속표면의 Grainsize(결정립크기) 및 ASTM Grain Size Number(결정립도)를 산출합니다.
• ASTM 결정립도를산출하기 위하여 교차추출 및 면적추출방식중 택일하여 간단히 측정할 수 있습니다.

JNOPTIC Image Analysis Software OpTIC Eye Series

Catalog_OpTIC Eye

1. OpTIC Eye (Auto)

기본측정+보고서+오토카운팅(입도분석용)
– 셀이미지 자동측정(5단계 easy측정)
: 영상분할, 측정항목설정, 측정, 분류, 성적서기능
– 면적, 면적비, 반경, 직경등 15개 항목 자동측정

Auto Counting

영상을 자동 분석하는 기능입니다. 영상을 개체들(Objects)과  배경(Background)으로 분할(Segmentation)함 으로써 측정할 영역을 한번에 검출해내고, 면적 등을 자동측정 합니다. Auto Count는 위의 차례대로 측정이 이루어 집니다.

• 영상분할(Segmentation)
• 측정항목설정(Define Measure)
• 측정(Measure)
• 분류(Classification)
• 성적서(Report)

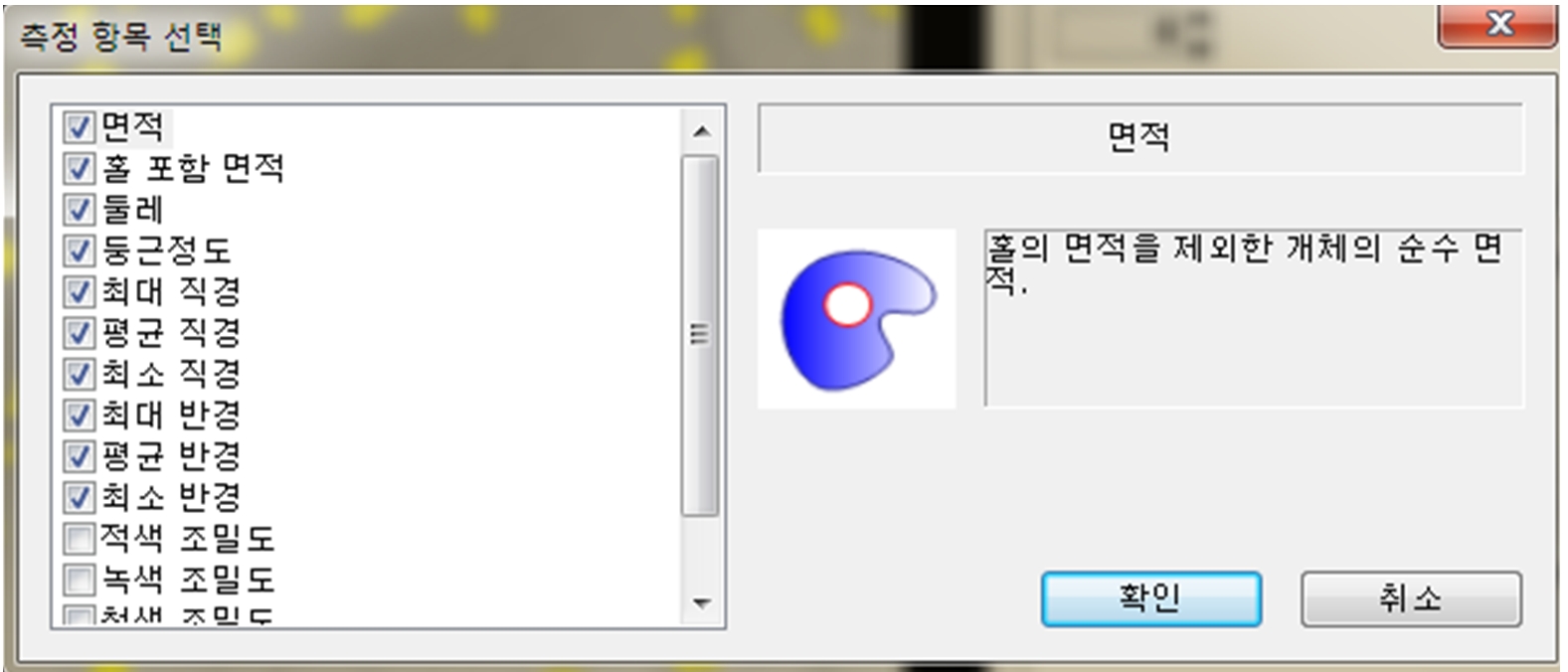

측정 항목 설정(Define Measure)

• 원하는 측정 항목 설정
• 측정항목별 그림에 의한 상세설명
• 구간 설정: 상한, 하한 적용가능

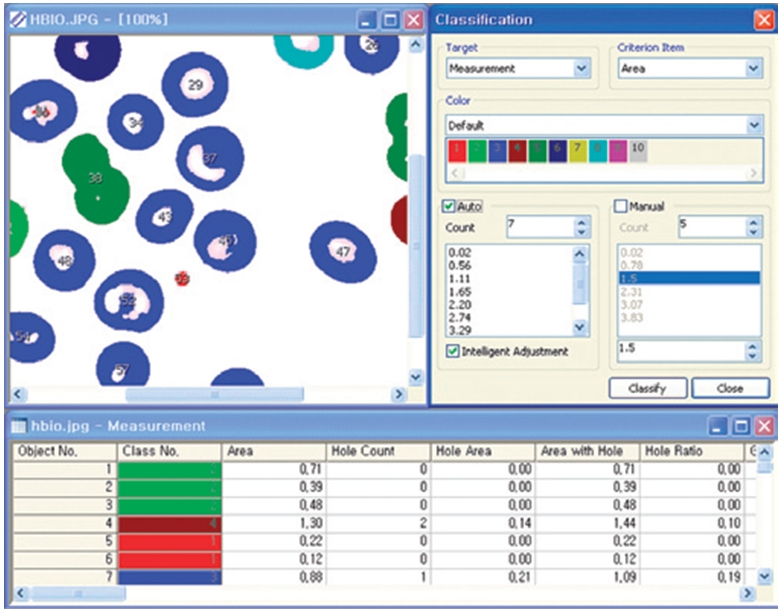

측정결과를 분석/분류 (Classification)

View Measurement를 통한 실시간 측정 항목 display 측정

크기별로 그룹화(Classification), 그룹별 색상화 가능

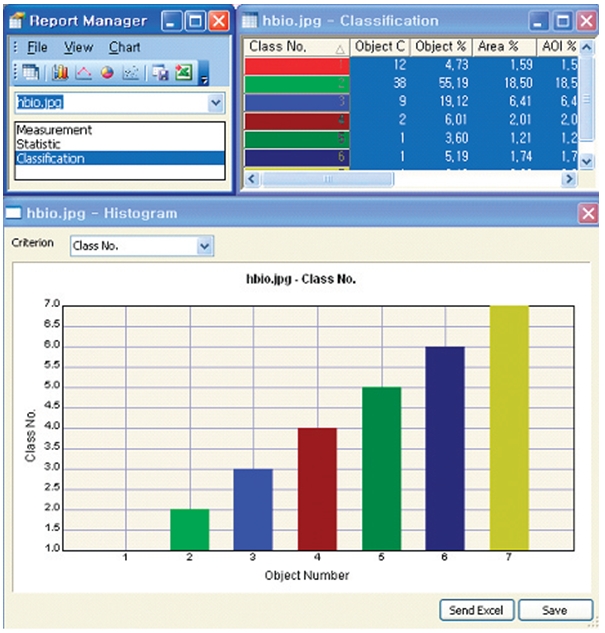

Report

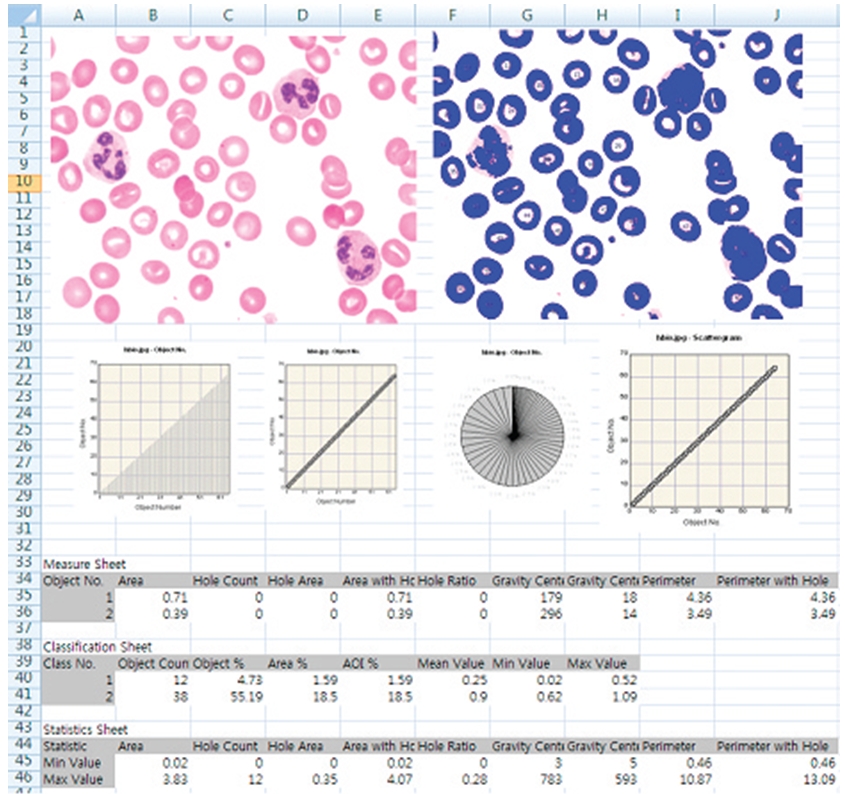

측정결과를 4가지 형태의 Chart로 표시: Histogram, Line graph, Pie, Scatter-gram Excel 전송 가능
