카테고리 보관물: E-micro

E-micro, JNOPTIC, Microscope

Application for E-MICRO

2026년 8월 13일 J.H.JIN

Made by JNOPTIC

Stage Plate

JNO-MSSP(R)

Rotatable Stage Plaete

– 간단한 조작으로 샘플을 회전시켜 정방향 관찰 및 촬영 할 수 있습니다.
– for Metalogical Microscoe

Ratatable Stage Plate for Evident BX53 Ratatable Stage Plate for OLYMPUS BX50, BX51, BX53 — Ratatable Stage Plate for Evident BX53
Ratatable Stage Plate for OLYMPUS BX50, BX51, BX53

JNO-TSSP(R)

Rotatable Stage Plaete

– 간단한 조작으로 Slide glass 샘플을 회전시켜 정방향 관찰 및 촬영 할 수 있습니다.
– for Bio Microscope

소모품 외

Filter Holder

for Evident (Olympus) Micrscope BX51, BX53, CX Series 용 필터 홀더

– 25mm, 32mm의 필터 사용 가능
– 적층 사용 가능

JNO-TPL

for Evident (Olympus) Micrscope

BX51, BX53, CX Series 용 편광필터

고정 스테이지

JNO-WI-3

XY Mover & Bridge Stage

– 현미경 관찰시, 샘플에 영향을 최소화 하기 위하여 샘플을 움직이지 않고 현미경 바디를 움직여 관찰할 수 있도록 만들어진 현미경 이송용 스테이지 및 브릿지 스테이지

Compact 편광 현미경

JNO-SPo-CX

화장품 관찰용 편광현미경

– 유화(Emulsion) 입자 분포
– 유화 입자 크기 관찰
– 파티클 분산 확인
– 편광을 이용한 몰타크로스 액정 관찰

연포장 필름 단면 관찰 장치

JNO-FM-BX-SET

FILM CROSS SECTION-OBSERVATION

– 필름 단면 관찰 전용 현미경
– 선명한 필름 단면 샘플을 획득
– 간편한 샘플 고정과 회전
– 샘플의 교환시 초점 유지

현미경 동시 관찰 검경법

Simultaneous observation(Fluorescene & Bright Field microscopy — **동시관찰 ( Bright Field & Fluorescene)**

JNO-BF&FL

명시야와 형광이미지 동시관찰 시스템

– 하나의 광원 장치로 명시야와 형광이미지 동시에 관찰
– 명시야_Bright Field 관찰 (후측 카메라)
– 형광이미지 관찰 (상측 카메라)

JNO-DPTS

동시관찰 유닛 ( BX51WI에 추가장착 )

– 패치클램핑을 위한 IR-DIC 관찰 (상측 카메라)
– 형광이미지 관찰 (후측 카메라)

높이 측정 유닛

JNO-MHU

현미경용 높이 측정 모듈

– BX51/53, MX51/61 등의 현미경에 추가 장착하여 샘플의 높이(단차) 측정 기능 추가
– Height Measurement : 0.1 or 0.2㎛

E-micro, Evident, JNOPTIC, Microscope, Olympus

JNO-TSSP(R)

2026년 8월 11일 J.H.JIN

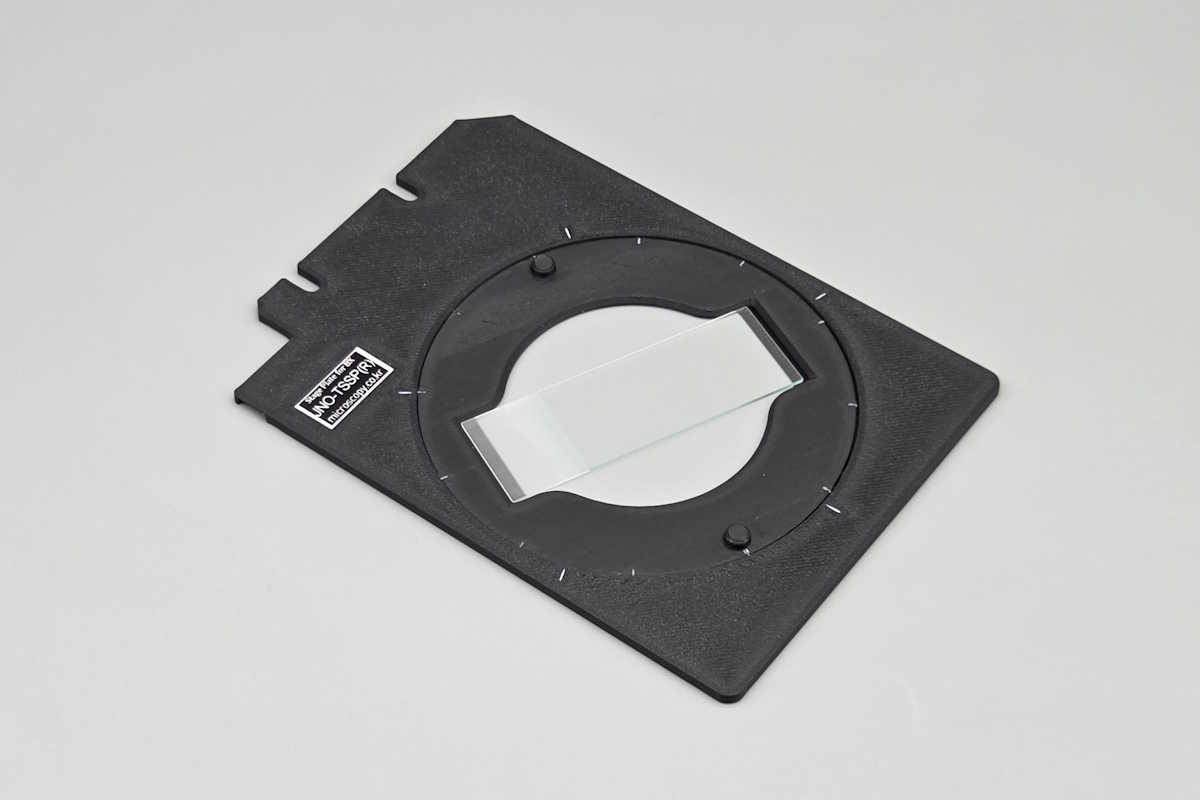

Rotatable Stage Plaete (투과 현미경용 회전 스테이지)

간단한 조작으로 Slide glass를 필요한 각도로 회전시킬수 있어, 정위치된 샘플을 관찰 및 촬영을 할 수 있습니다. OLYMPUS 현미경 BH, BX50, BX51, BX53에 설치하여 사용할 수 있습니다. ( 투과 & 반사 관찰에 사용할 수 있습니다. )

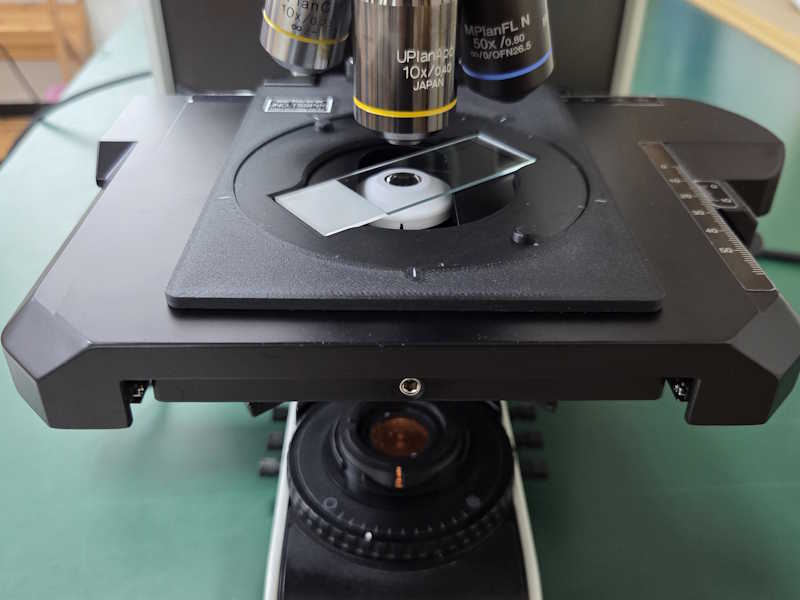

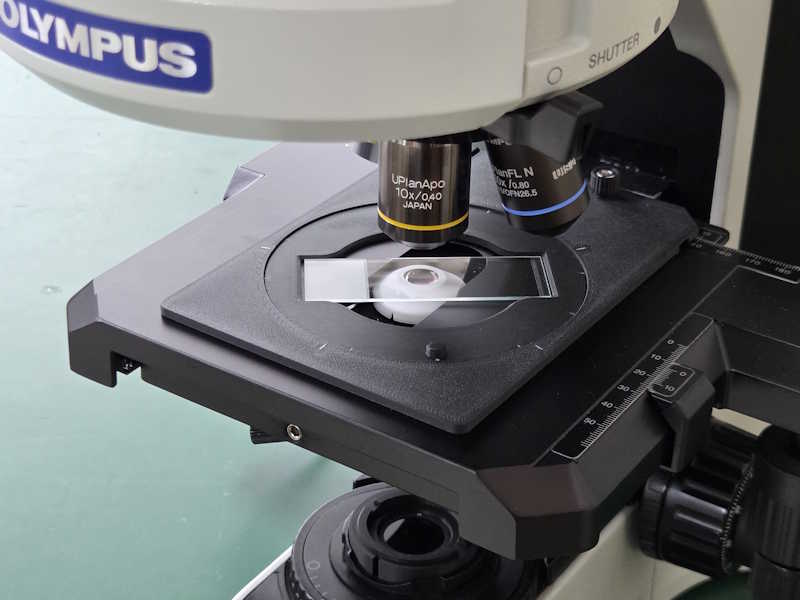

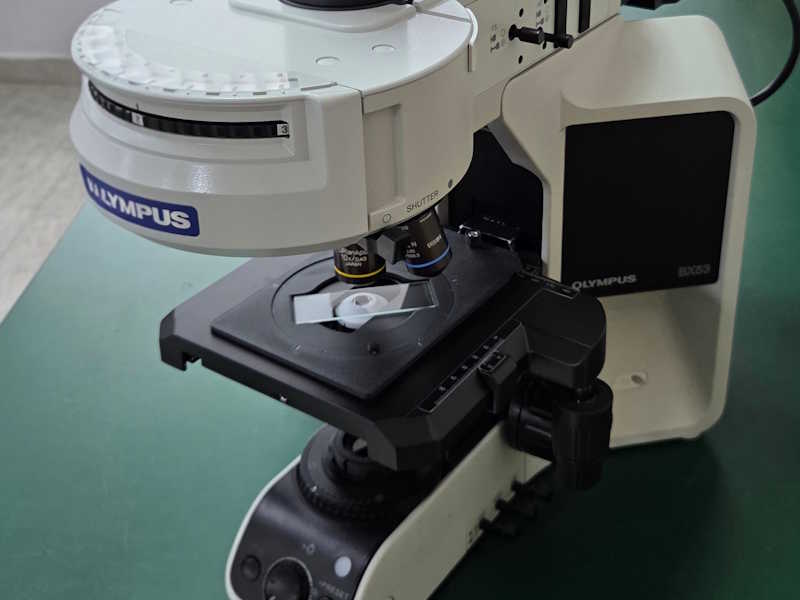

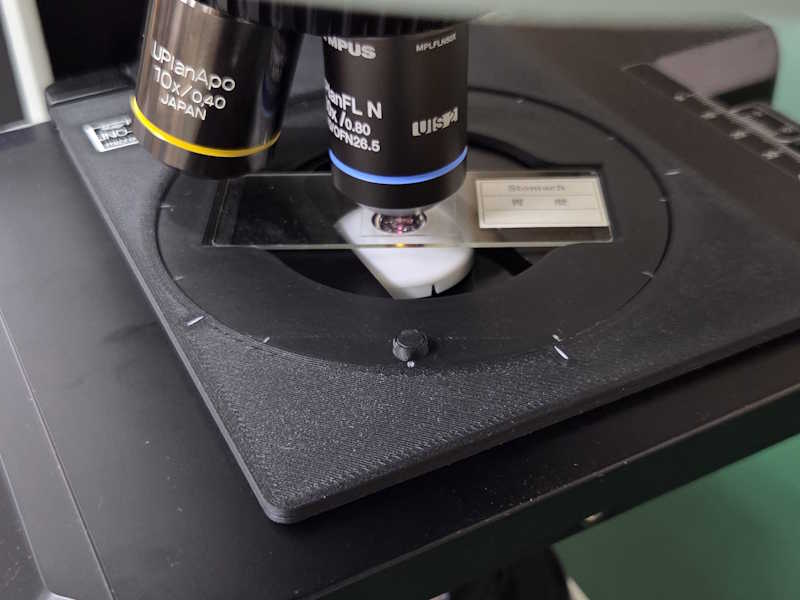

Rotatable Stage Plate for OLYMPUS BX53

Ratatable Stage Plate for OLYMPUS BX53 — Ratatable Stage Plate

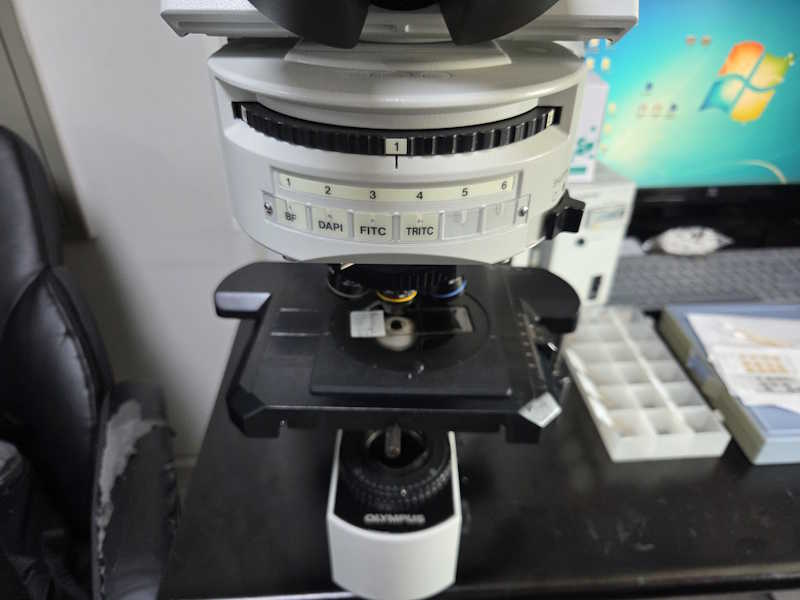

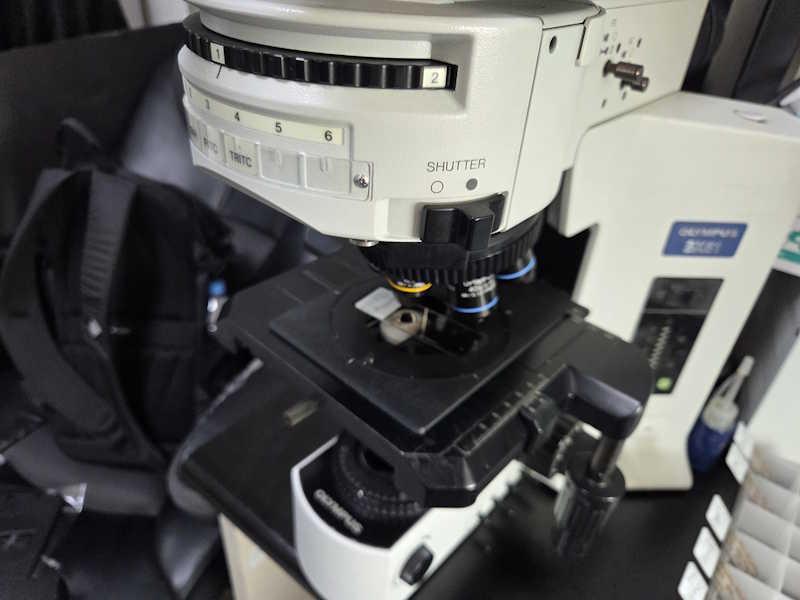

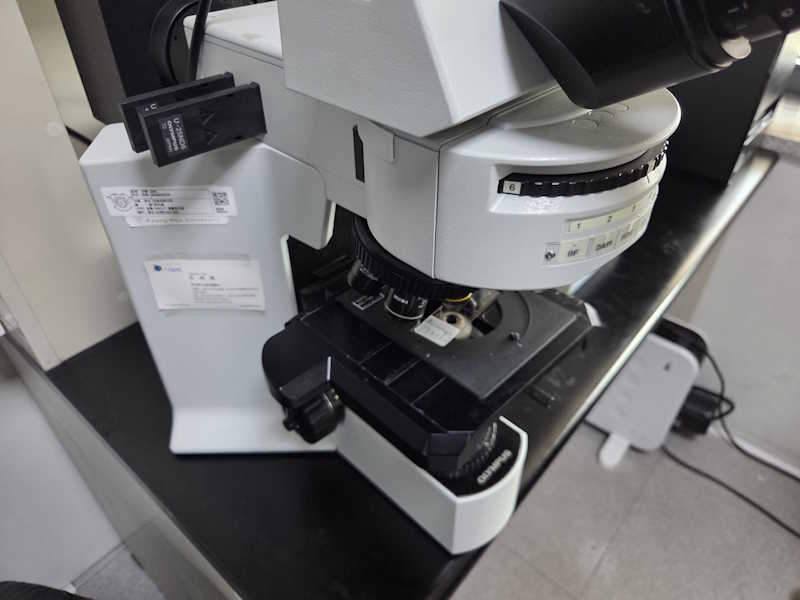

Rotatable Stage Plate for OLYMPUS BX51

Ratatable Stage Plate for OLYMPUS BX51 — OLYMPUS BX51

E-micro, Evident, JNOPTIC, Olympus

JNO-MSSP(R)

2026년 8월 7일 J.H.JIN

Rotatable Stage Plaete (회전 스테이지)

Ratatable Stage Plate for Evident BX53M
Ratatable Stage Plate for OLYMPUS BHM, BX50M, BX51M, BX53M

간단한 조작으로 샘플을 회전시켜, 필요한 방향으로 정위치된 샘플을 관찰 및 촬영을 할 수 있으며, OLYMPUS 현미경 BHM, BX50M, BX51M, BX53M에 설치하여 사용할 수 있습니다.

Rotatable Stage Plate for OLYMPUS BX50M

Ratatable Stage Plate for OLYMPUS BX50M — OLYMPUS BX50M

Rotatable Stage Plate for OLYMPUS BX51M

Ratatable Stage Plate for OLYMPUS BX51M — OLYMPUS BX51M

Rotatable Stage Plate for OLYMPUS BX53M

Ratatable Stage Plate for OLYMPUS BX53M — OLYMPUS BX53M

Rotatable Stage Plate for OLYMPUS BHM (구형 현미경)

E-micro, JNOPTIC

JNO-SPo-CX

2026년 1월 20일 J.H.JIN

화장품 관찰용 편광 현미경

Compact Simple Polarizing Microscope ( 에멀젼 입자 관찰용 )

JNO-SPo-CX _ 화장품 검사용 편광현미경

샘플이미지

이미지를 Click하시면 확대됩니다.

JNO-SPo-CX는 일상적인 현미경 검사를 편안하게 수행할 수 있도록 인체공학적 효율성을 추구한 생물 현미경입니다. 종래의 현미경에 비교하면 낮은 레볼버, 낮은 스테이지, 손을 책상에 둔 채 조작할 수 있는 포커스 핸들 등에 의해, 표본의 교환이나 포커싱(초점) 조정을 작은 움직임으로 조작 할 수 있어, 장시간의 관찰에 있어도 쾌적한 사용이 가능합니다.

유화(Emulsion) 입자 분포 및 입자 크기 관찰
파티클 분산 확인
유용성 효능성분 수상에 결정석출 확인
편광을 이용한 몰타크로스 액정 관찰 (십자무늬)
- 피부의 라멜라 구조는 편광현미경으로 관찰할 경우, 몰타크로스(Maltese Cross)라는 특이한 십자 무늬가 나타납니다.

Aperture 조리개 조작으로 콘트라스트 강조

하기의 우측 이미지는 Aperture 조리개를 좁혀서 contrast를 강조한 이미지입니다.
조리개를 기준보다 좁히면 분해능은 떨어지나, contrast는 좋아집니다. 동시에 Depth of Focus가 길어져 샘플 관찰 높이의 폭이 일부 늘어납니다. 다만, 조리개가 좁아지면서 어두워질 수 있습니다. 하지만, 광량을 높이거나, 카메라 노출을 조정하여 충분히 보정할 수 있으니, 관찰 목적에 맞추어 활용하여 보실 것을 권해 드립니다.

Contrast Enhancement with a Simple Aperture Stop Operation for CX43 & CX33 — Contrast Enhancement with a Simple Aperture Stop Operation for **JNO-SPo-CX**

Bright Field Image with JNO-SPo-CX
Sample : kidney (왼쪽), Tuberculosis bacteria (우측)

장점
– 이미징 장치에 샘플상의 이미지를 100% 그대로 전달하기 때문에 편광관찰 시 발생하는 광량 부족 현상을 보완 할 수 있음.(일부 저가 현미경은 50%손실이 있는 경우가 있습니다.)
– 쾰러 조명이 틀어질 일이 없어 사용상 오류를 줄일 수 있어, 항상 최적의 이미지를 얻을 수 있습니다.

USB 3.0 Color Camera
– 2048 x 1536 pixel
– 1/1.8 ” Pregius Sensor
– Cost-effective color camera
– High Sensitivity Sensor
– Fast, seamless image transfer
– Available of images with a very wide field of view
– Low Noise Sensor

대물렌즈 정보 ( Objectives Information – 기본 대물렌즈 )
– Plan Achromat OBJECTIVE 4x/0.1, WD 27.8 ㎜
– Achromat Polariaing OBJECTIVE 10x/0.25, WD 6 ㎜
– Achromat Polariaing OBJECTIVE 20x/0.4, WD 3 ㎜
– Achromat Polariaing OBJECTIVE 40x/0.65, WD 0.45 ㎜

JNO-SPo-CX는 대물렌즈 4개를 사용할 수 있습니다. 하기의 100x 대물렌즈를 추가하려면 기본 렌즈 중에 하나를 제거해야 합니다.

대물렌즈 정보 ( Objectives Information – Option)
– Achromat Polariaing OBJECTIVE 100x/1.25, WD 0.13 ㎜ (oil)

E-micro, JNOPTIC

JNO-MHU

2024년 4월 25일 J.H.JIN

JNO-MHU(Height Measuring Unit)

JNO-MHU is equipment to measure the height of sample, equipped with Z-axis stage handle. It could be equipped easily with new purchasing or existing microscope

JNO-MHU with BX51 (Option)Height Measuring Unit

< Consist of >

Responding Model	Measurement value unit	Recommended measuring height
CX 41	0.2 ㎛	Below ± 2000㎛
CKX 41	0.2 ㎛	Below ± 2000㎛
BX – FM	0.2 ㎛	Below ± 2000㎛
BX 51/53	0.1 ㎛	Below ± 1000㎛
MX 51	0.1 ㎛	Below ± 1000㎛
MX 61L/61	0.1 ㎛	Below ± 1000㎛

How to Measure Height by JNO-MHU

Left Image : Reset of Z axis(height value reset) **Z= 0㎛**
Right Image : Measurement of Z axis(height value) **Z= 288㎛**

JNO-MHU with JNO-ARM_02 — JNO-MHU with JNO-ARM Sample Height : 288.0㎛

JNO-MHU with JNO-ARM_03 — Sample Height : 296.6㎛ Heigh Measurement for Microscope by JNO-MHU & JNO-ARM

Screen Capture Image ( JNO-ARM )_Discontinued function

260529, E-micro, JNOPTIC

JNO-ICG

2023년 6월 8일 J.H.JIN

Indocyanine Green (ICG) 관찰을 위한 실체 현미경

Stereo-microscope for Indocyanine Green

Images captured with JNO-ICG

Indocyanine Green (ICG) _ Bright Field Image — Indocyanine Green (ICG)
Bright Field Image
Imaging Device : AcquCAM 23GR2

Indocyanine Green (ICG) _ Fluorescent Image — Indocyanine Green (ICG)
Bright Field Image
Imaging Device : AcquCAM 23GR2

Indocyanine Green (ICG) _ Fluorescent & Bright Field Image — *Indocyanine Green (ICG)*
*Fluorescent & Bright Field Image*

JNO-ICG에 관련한 문의는 하기의 담당자에게 연락바랍니다.

개발자( 진재환 ) _ 광학현미경 관련 이력

E-mail : jhjin@jnoptic.com
Mobile : + 82-2-3473-4188~9

E-micro, JNOPTIC

JNO-FM-BX-SET

2021년 9월 10일 J.H.JIN

필름 단면 관찰 현미경 (특허기술)

FILM CROSS SECTION-OBSERVATION

필름 단면 관찰 전용 현미경으로 찍은 샘플 사진 (동일 샘플)

Cross section failure / focus mismatch without JNO-FM-BX-SET — Cross section failure / focus mismatch

– 필름 단면 관찰 영상 –

일반 현미경에서 필름 관찰시 문제점

필름 단면이 고르지 않다.
필름 단면 전체에 초점을 맞추기가 어렵다.
필름이 가늘어서 관찰면을 고정하기가 어렵다.

포장재 필름의 단면 관찰 (특허 기술 )

필름 단면 관찰 전용 현미경의 특징

선명한 필름 단면 샘플을 획득하기 용이함.
필름 단면 전체 영역이 초점 영역과 정합이 용이함.
샘플을 관찰하기 편하게 고정하여 관찰 가능
샘플의 회전이 용이하여 원하는 각도를 쉽게 맞출 수 있음.
샘플의 교환시 초점이 거의 변하지 않아 작업이 편함.
투과 반사 조명 모두에 상기의 장점을 모두 활용 가능함.

*Patent: Matching the focus of the observation plane*
*필름단면의 초점 정합을 위한 장치 및 방법*

E-micro, JNOPTIC

JNO-BF&FL

2021년 9월 2일 J.H.JIN

동시 관찰 검경법
– at the same time

Bright Field & Fluorescence Microscopy

명시야 검경법과 형광 검경법의 동시 관찰

본 발명은 현미경 관찰법 중에서 형광 이미징 관찰과 명시야 이미징 관찰을 동시에 수행할 수 있는 관찰 장치 및 관찰 방법을 제공합니다.

Bright Field Image(Simultaneous observation) — Simultaneous observation of fluorescence microscopy and bright field microscopy
(Image taken with AcquCAM 23GR2)

Fluorescene image(Simultaneous observation) — Simultaneous observation of fluorescence microscopy and bright field microscopy
(Image taken with AcquCAM 23GR2)

E-micro, JNOPTIC

JNO-DPTS

2016년 7월 18일 J.H.JIN

Multi-Dual Port ( Simultaneously Observation )

Download Catalog JNO-DPTS

To observe Fluorescence image and IR DIC image at the same time
with Multi-Dual Port tube for BX51-WI
(Made by Jae Hwan JIN )

Simultaneously Observation

Simultaneously observation

CA3 pyramidal neuron, IR-DIC & Alexa Fluor 488 (50 uM)

CA3 pyramid neurons taken with JNO-DPTS — CA3 pyramidal neuron Alexa Fluor 488, IR-DIC (Simultaneous observations)
Figure courtesy by Dr. Sooyun Kim, Seoul National University

Frame Rate	162 fps, increased through ROI
Sensor	1 / 1.2 inch ( 1920×1200, 5.86㎛ x 5.86㎛ )
FILTER	JNO-RemN/B (Noisy cut filter)
Manification	1x, 1.25x, 1.6x, 2x

E-micro, JNOPTIC

JNO-WI-3

2016년 4월 5일 J.H.JIN

X Y Mover & Bridge Stage

Description
Material	Aluminum
표면 처리	Black –Anodizing
Travel Range (mm)	X ±12.5 Y ±12.5
높이 (mm)	170 ~ 220
Tap Hole 규격	M6
Tap Hole 간격 (mm)	X 25 Y 25

JNO-WI-3 (s)

X Y Mover & Bridge Stage (Short column)

JNO-WI-3(s)_002 — Low stage and XY mover

Description
Material	Aluminum
표면 처리	Black –Anodizing
Travel Range (mm)	X ±12.5 Y ±12.5
높이 (mm)	100 ~ 150
Tap Hole 규격	M6
Tap Hole 간격 (mm)	X 25 Y 25

JNO-CP

Centering Plate for JNO-WI-3
