2026년 8월 26일 J.H.JIN

프로그램 유체 제어 시스템

Program Fluid Control System

연속 관류, 배지 교환, 약물 투여, 약물 투여 후 혼합 등 네 가지 작업을 프로그램 방식으로 제어하는 시스템이며, 35mm 배양 접시 전용으로 설계되어 있습니다.

모든 작업은 배양 접시 뚜껑을 열지 않고 수행할 수 있습니다만, 하단의 링크에 있는 설치 설명서와 카탈로그를 참조하시기 바랍니다.

( PMD-D35는 기본적으로 당사의 스테이지 탑 인큐베이터 챔버와 함께 사용하도록 설계되어 있기때문에 저희 챔버를 보유하고 계신지 확인이 필요합니다. )

PMD-D35

프로그래밍 가능한 관류, 배지 교환, 약물 용액 투여 및 혼합.

위에 나열된 모든 애플리케이션은 컨트롤러를 통해 관리할 수 있습니다.

유체 제어를 통해 시료 온도의 변화를 최소화합니다.

튜브 히터는 배지 교환 및 관류 중 시료의 온도 변화를 최소화하는 데 사용됩니다.

시료에 직접 접촉하지 않고 작동합니다.

시료에 손상을 주지 않고 최적의 세포 배양 환경을 조성합니다.

외부 장치와의 호환성.

이 시스템은 TTL 신호를 통해 현미경과 같은 외부 장치와 연결될 수 있습니다.

consist of

Controller

컨트롤러를 통해 모든 조작(연속 관류, 배지 교환, 약물 투여 및 혼합)을 제어할 수 있으며, 프로그램 설정을 통해 높은 재현성을 갖춘 실험 조건을 구현할 수 있습니다. 터치 패널을 사용하여 직관적으로 자신만의 프로그램을 생성하고 구축할 수 있습니다.

Tube heater

Minimize temperature changes as the liquid reaches the sample.

Exclusive lid

The lid is exclusively designed for continuous perfusion, media exchange, drug administration, and mixing. It also has the following functions to support your experiments:

Spedificat(ion

보유하신 제품의 시리얼 번호를 보내주시면 호환 가능한지 확인해 드릴 수 있습니다만, 보유하신 챔버가 2019년 이전 제품이라면 호환이 어려울 수 있습니다.

(매뉴얼) Tokai_Hit_PMD-D35 다운로드

(카탈로그) Tokai_Hit_PMD-D35 외(Add-on options)다운로드

E-micro, JNOPTIC, Microscope

Application for E-MICRO

2026년 8월 13일 J.H.JIN

Made by JNOPTIC

Stage Plate

JNO-MSSP(R)

Rotatable Stage Plaete

– 간단한 조작으로 샘플을 회전시켜 정방향 관찰 및 촬영 할 수 있습니다.
– for Metalogical Microscoe

Ratatable Stage Plate for Evident BX53 Ratatable Stage Plate for OLYMPUS BX50, BX51, BX53 — Ratatable Stage Plate for Evident BX53
Ratatable Stage Plate for OLYMPUS BX50, BX51, BX53

JNO-TSSP(R)

Rotatable Stage Plaete

– 간단한 조작으로 Slide glass 샘플을 회전시켜 정방향 관찰 및 촬영 할 수 있습니다.
– for Bio Microscope

소모품 외

Filter Holder

for Evident (Olympus) Micrscope BX51, BX53, CX Series 용 필터 홀더

– 25mm, 32mm의 필터 사용 가능
– 적층 사용 가능

JNO-TPL

for Evident (Olympus) Micrscope

BX51, BX53, CX Series 용 편광필터

고정 스테이지

JNO-WI-3

XY Mover & Bridge Stage

– 현미경 관찰시, 샘플에 영향을 최소화 하기 위하여 샘플을 움직이지 않고 현미경 바디를 움직여 관찰할 수 있도록 만들어진 현미경 이송용 스테이지 및 브릿지 스테이지

Compact 편광 현미경

JNO-SPo-CX

화장품 관찰용 편광현미경

– 유화(Emulsion) 입자 분포
– 유화 입자 크기 관찰
– 파티클 분산 확인
– 편광을 이용한 몰타크로스 액정 관찰

연포장 필름 단면 관찰 장치

JNO-FM-BX-SET

FILM CROSS SECTION-OBSERVATION

– 필름 단면 관찰 전용 현미경
– 선명한 필름 단면 샘플을 획득
– 간편한 샘플 고정과 회전
– 샘플의 교환시 초점 유지

현미경 동시 관찰 검경법

Simultaneous observation(Fluorescene & Bright Field microscopy — **동시관찰 ( Bright Field & Fluorescene)**

JNO-BF&FL

명시야와 형광이미지 동시관찰 시스템

– 하나의 광원 장치로 명시야와 형광이미지 동시에 관찰
– 명시야_Bright Field 관찰 (후측 카메라)
– 형광이미지 관찰 (상측 카메라)

JNO-DPTS

동시관찰 유닛 ( BX51WI에 추가장착 )

– 패치클램핑을 위한 IR-DIC 관찰 (상측 카메라)
– 형광이미지 관찰 (후측 카메라)

높이 측정 유닛

JNO-MHU

현미경용 높이 측정 모듈

– BX51/53, MX51/61 등의 현미경에 추가 장착하여 샘플의 높이(단차) 측정 기능 추가
– Height Measurement : 0.1 or 0.2㎛

E-micro, Evident, JNOPTIC, Microscope, Olympus

JNO-TSSP(R)

2026년 8월 11일 J.H.JIN

Rotatable Stage Plaete (투과 현미경용 회전 스테이지)

간단한 조작으로 Slide glass를 필요한 각도로 회전시킬수 있어, 정위치된 샘플을 관찰 및 촬영을 할 수 있습니다. OLYMPUS 현미경 BH, BX50, BX51, BX53에 설치하여 사용할 수 있습니다. ( 투과 & 반사 관찰에 사용할 수 있습니다. )

Rotatable Stage Plate for OLYMPUS BX53

Ratatable Stage Plate for OLYMPUS BX53 — Ratatable Stage Plate

Rotatable Stage Plate for OLYMPUS BX51

Ratatable Stage Plate for OLYMPUS BX51 — OLYMPUS BX51

E-micro, Evident, JNOPTIC, Olympus

JNO-MSSP(R)

2026년 8월 7일 J.H.JIN

Rotatable Stage Plaete (회전 스테이지)

Ratatable Stage Plate for Evident BX53M
Ratatable Stage Plate for OLYMPUS BHM, BX50M, BX51M, BX53M

간단한 조작으로 샘플을 회전시켜, 필요한 방향으로 정위치된 샘플을 관찰 및 촬영을 할 수 있으며, OLYMPUS 현미경 BHM, BX50M, BX51M, BX53M에 설치하여 사용할 수 있습니다.

Rotatable Stage Plate for OLYMPUS BX50M

Ratatable Stage Plate for OLYMPUS BX50M — OLYMPUS BX50M

Rotatable Stage Plate for OLYMPUS BX51M

Ratatable Stage Plate for OLYMPUS BX51M — OLYMPUS BX51M

Rotatable Stage Plate for OLYMPUS BX53M

Ratatable Stage Plate for OLYMPUS BX53M — OLYMPUS BX53M

Rotatable Stage Plate for OLYMPUS BHM (구형 현미경)

JNOPTIC

JNO-ASBESTOS(PCM)

2026년 4월 16일 J.H.JIN

석면 관찰 분석에 사용되어지는 위상차 현미경
Phase Contrast Microscope for Asbestos

Body Frame for Asbestos — **Body frame for asbestos observation microscope ( BX53, BX43, BX51, BX41 )**
**광원 : 할로겐 램프 or LED 램프 (투과조명 방식)**
X, Y 축으로 이동 가능한 형태로 슬리이드 고정을 위한 표준고정 클립
Binocular 또는 Trinocular 타입의 헤드(선택사양)
Walton-Beckett 그래티큘 삽입이 가능한 Wide-eydfiled의 접안렌즈
**Phase centering telescope**
**그린필터 또는 블루필터**

Objectives for Phashe Contrast — **40배 위상차 대물렌즈 ( N.A. 0.65 – 0.75 )** **– 석변 분석시 총배율은 400배임.**

Condenser for Phashe Contrast (U-PCD2) — **집광고리 (Condenser annulus )가 삽입된 집광기**
U-PCD2 _ Ph1 slit, Ph2 slit, Ph3 slit, DF slit , Empty Slot (Included)
– 사용가능한 대물렌즈 종류 –
UPlanFl 10Xph, 20Xph, 40Xph, 100Xph
Ach 10Xph, 20Xph, 40Xph, 100Xph
Plan 10Xph, 20Xph, 40Xph, 100Xph

위상차 현미경 사용법

위상차 검경법은 쾰러조명(Köhler 조명)의 시스템을 기반으로 설계된 관찰법이기 때문에, 관찰에 앞서서, 반드시 쾰러 조명이 정확히 구현되어 있는지 확인을 해야합니다. – 집광기(콘덴서)의 위치를 교정 –

– 기본적으로는 10x 대물렌즈에서 쾰러조명을 조정하는 것으로 완료됩니다만, 노후화 된 현미경이나 광축이 틀어져 있는 경우에는 주로 사용하는 대물렌즈에서 마지막으로 한번 더 조정해 주는 것이 좋습니다. (석면검경에서는 40x 대물렌즈가 주요 대물렌즈 입니다. )

대물렌즈의 위상차 링(지연판, 감쇄판)안에 과 상성이 맞는 콘덴서의 링 슬릿이 위치하도록 Centering Telescope를 관찰하면서 조정합니다. 이 조정은 설치된 위상차 대물렌즈 전부를 개별적으로 각각 시행합니다.
( 대물렌즈 표면에는 상성이 맞는 링슬릿의 정보가 표기 되어있습니다. )

Walton/Beckett Reticle

공기 중의 **석면 및 섬유상 먼지 계수**를 위한 위상차 현미경 검사법에서 사용되는 특수한 **접안렌즈 레티클**

Walton/Beckett Reticle을 소프트웨어에서 구현하여 모니터를 보면서 계수를 할 수 있습니다.

40x Objective Calibration with Woltan beckett Reticle — 40x 대물렌즈에서 Calibration – Woltan beckett Reticle의 지름이 100㎛에 맞춰집니다.
상단 이미지의 배경으로 보이는 스케일은 최소 단위 10㎛인 Olympus 표준 스케일 ‘ OBM 1/100’ 입니다.

HSE/NPL 테스트 슬라이드

여러장의 이미지를 이어붙힌 HSE/NPL 전체이미지입니다. (6500×1000 픽셀)
클릭 하셔서 원본 이미지를 확인 하실 수 있습니다.

HSE/NPL 테스트 슬라이드는 석면 계수분석 시 위상차 현미경의 분해능 확인을 위해 영국안전보건연구소(Health and Safety Laboratory, HSL)에서 영국국립물리연구소(National Physical Laboratory, NPL) 및 PTR Optics와 공동으로 개발한 표준 슬라이드입니다.
HSE/NPL 테스트 슬라이드의 관찰부위는 7개의 밴드로 구성되어 있으며, 각 밴드는 너비 0.25～1.1 ㎛의 20개의 선으로 이루어져있다. 굴절률 1.58인 수지에 깊이 대 너비의 비가 약 1.1인 V자 모양의 홈을 새기고 그 위를 굴절률 1.485인 수지로 홈을 채운 후 0.17 ㎜의 커버슬립을 덮어 제작된다. 각각의 밴드는 20 ㎛의 간격을 두고 배열되어 있으며 분해능 확인을 위한 테스트 구간은 두 줄 또는 세 줄로 된 장방형의 구간으로 구분되어 있다. 각각의 HSE/NPL 테스트 슬라이드는 일련번호를 매겨 공인된 시험성적서와 함께 시판된다.

분해능의 기준은 ‘Band 4’로 마킹된 HSE/NPL 테스트 슬라이드를 사용할 경우 네 번째 밴드가 완전히 보이고, 다섯 번째 밴드는 부분적으로 보이며, 여섯 번째 밴드는 보이지 않는 수준일 때 현미경의 분해능이 만족스러운 것으로 판단할 수 있습니다.

하기의 이미지는 Band 4로 마킹된 HSE/NPL 테스트 슬라이드를 위상차 현미경에 AcquCAM 23S2(camera)를 장착하여 찍은 이미지 입니다. 오른쪽 밴드로 갈수록 선의 선명함이 줄어드는 것을 볼 수 있습니다. (클릭하여 확인 하실 수 있습니다.)

클릭 하셔서 원본 이미지를 확인 하실 수 있습니다

장시간 접안렌즈를 통하여 계수를 하게 되면, 관찰자의 눈에 피로해지기 쉽습니다. 이러한 문제를 해결하기 위하여 이미징 장치에서 얻은 라이브 이미지에 Walton/Beckett Reticle을 정확한 배율로 겹쳐서 모니터로 관찰 및 계수 할 수 있도록 기능을 추가하였습니다.

touptek

XCAM1080PHB

2026년 2월 25일 J.H.JIN

Product Introduction

XCAM1080PHX series cameras are designed by ToupTek as cameras with multiple output methods (HDMI+Wi-Fi+SD card), where the X in XCAM stands for multi-interface). They adopt ultra-high performance CMOS sensors. The cameras can be directly connected to HDMI displays, connected to computers and other smartphones or tablets via Wi-Fi, and can also save images and videos to SD cards for on-site analysis and subsequent research.

The greatest feature of XCAM1080PHX series cameras is that the camera itself is equipped with an embedded ARM core, which can display various camera control functions directly on HDMI displays in the form of control panels. Furthermore, users can directly control various camera parameters using a USB mouse interface mouse. Additionally, the HDMI display interface has various toolbar buttons at the bottom for user operation.

When the mouse is unplugged and a USB Wi-Fi module is inserted, and the computer is connected to that Wi-Fi, the XCAM1080PHX series camera becomes a Wi-Fi interface camera, and users can directly control the camera hardware using the included software ToupView/ToupLite. XCAM1080PHX series cameras can be used for on-site tool inspection, microscope observation, etc.

Product Features

C-mount camera with Sony high sensitivity CMOS sensor
HDMI / Wi-Fi can output simultaneously
HDMI output can be achieved through built-in USB interface mouse software XCamView
Wi-Fi output can be achieved by inserting USB interface Wi-Fi module, its control can be achieved by ToupView/ToupLite software provided with the camera
Can achieve 5.04M pixel (2592×1944) image capture and preview (XCAM1080PHB) or 2.0M pixel (1920×1080) (XCAM1080PHD/PHE); can achieve 1080P video stream (asf format) SD card storage

Ultra-Fine color engine ensures accurate color reproduction (when camera is connected to computer via Wi-Fi)
Provides multi-platform standard SDK for Windows/Linux/OSX
CNC housing one-piece design and processing
Can be used for stereo microscope or biological microscope image acquisition, and can also be networked into interactive teaching systems

XCAM1080PHB Specifications

Key Parameters
Product Model	XCAM1080PHB
Product Series	C-mount HDMI+Wi-Fi CMOS camera
Sensor Parameters
Sensor Model	Sony IMX178(C)
Sensor Size	1/1.8″ (6.22×4.67 mm)
Diagonal	7.8 mm
Pixel Size	2.4 μm × 2.4 μm
Resolution	5MP (2592×1944)
Shutter Type	Rolling shutter
Color Type	Color
Performance Parameters
Frame Rate	HDMI: 30 fps@1920×1080; Wi-Fi: 25 fps@1920×1080
Output Interfaces	HDMI, Wi-Fi
Lens Mount	C-mount
Storage Support	SD card
Software Support	XCamView, ToupView, ToupLite
Physical Parameters
Power Supply	DC 12 V/1A
Dimensions	78 × 70 × 92 mm
Weight	0.47 kg
Environmental Parameters
Operating Temperature	-10 °C ~ +50 °C
Other Information
OS Support	Windows, Linux, macOS, Android, iOS
Certification	CE, FCC, RoHS

Packing List

A Camera box: 25.5 cm × 17.0 cm × 9.0 cm (1 pcs, 1.43 kg per box)
B XCAM1080PHX series camera ×1
C Power adapter: Input AC 100~240 V 50/60 Hz, output DC 12 V 1 A; US GS12U12-P1I (UL/CUL/BSMI/CB/FCC), EU GS12E12-P1I (TUV(GS)/CB/CE/ROHS); EMI: EN55022, EN61204-3, EN61000-3-2/-3, FCC Part 15B, BSMI CNS14338; EMS: EN61000-4-2/3/4/5/6/8/11, EN61204-3 Class A
D HDMI cable
E USB mouse
F USB wireless network adapter
G CD (drivers and application, Ø12 cm)

XCAM1080PHX Multi-Interface Camera

Body dimensions and interface layout

Package: 25.5 cm × 17.0 cm × 9.0 cm

Shipping weight: approx. 1.57 kg (with packaging)
Power: DC 12 V / 1 A (GS12 series adapter)
Interfaces: USB 3.0 / HDMI 2.0 / LAN / WiFi (AP/STA)

CHROMA

Optical filters for Astronomy

2026년 2월 9일 J.H.JIN

천문학 응용 분야에서 사용되는 광학 필터에 대한 카다로그 – 다운로드

크로마 테크놀로지는 최고 품질의 천문학 필터를 제조합니다

천체 사진 촬영은 분광 이미징을 사용하여 분자 구성, 이온화 상태, 적색편이, 온도 등 천체의 다양한 특성을 측정합니다.

크로마 테크놀로지에서는 이온화된 황, 산소, H-알파 또는 H-베타 및 기타 요소를 감지하기 위한 최고 품질의 협대역 스펙트럼 라인 필터를 제조합니다.

저희 필터는 최고의 유리 단일 기판을 사용하여 내구성이 매우 뛰어나고 스퍼터링된 하드 코팅을 제공하여 라미네이션이 필요하지 않습니다.

이 코팅은 습도 변화 및 극한 온도 변화에도 견딜 수 있으며, 중심 파장(CWL) 및 대역 통과에 있어서 스펙트럼 정확도를 유지합니다. 모든 1차 필터 코팅은 전면에, 반사 방지 코팅은 후면에 적용하여 고스팅 현상을 방지하고, 투과율을 극대화합니다.

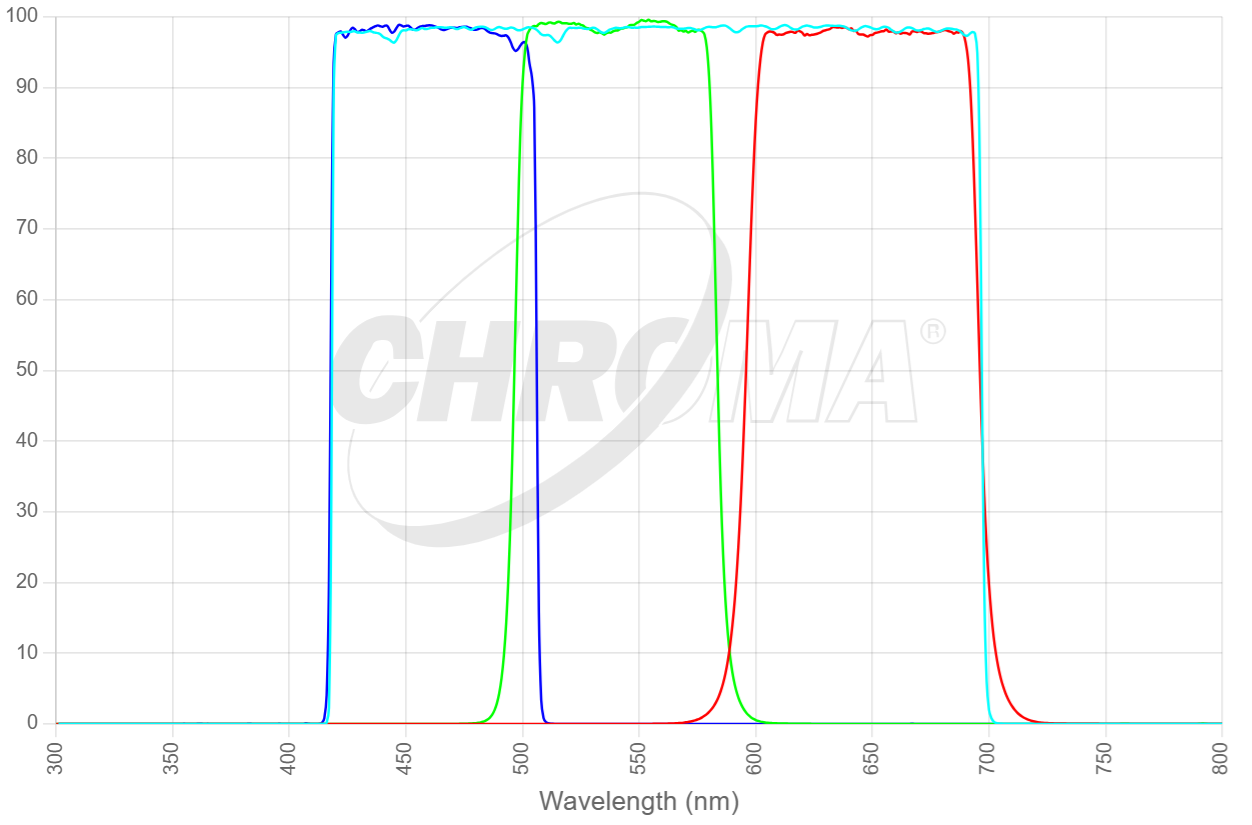

27101 LRGB filter set

27101 LRGB filter set (구성)

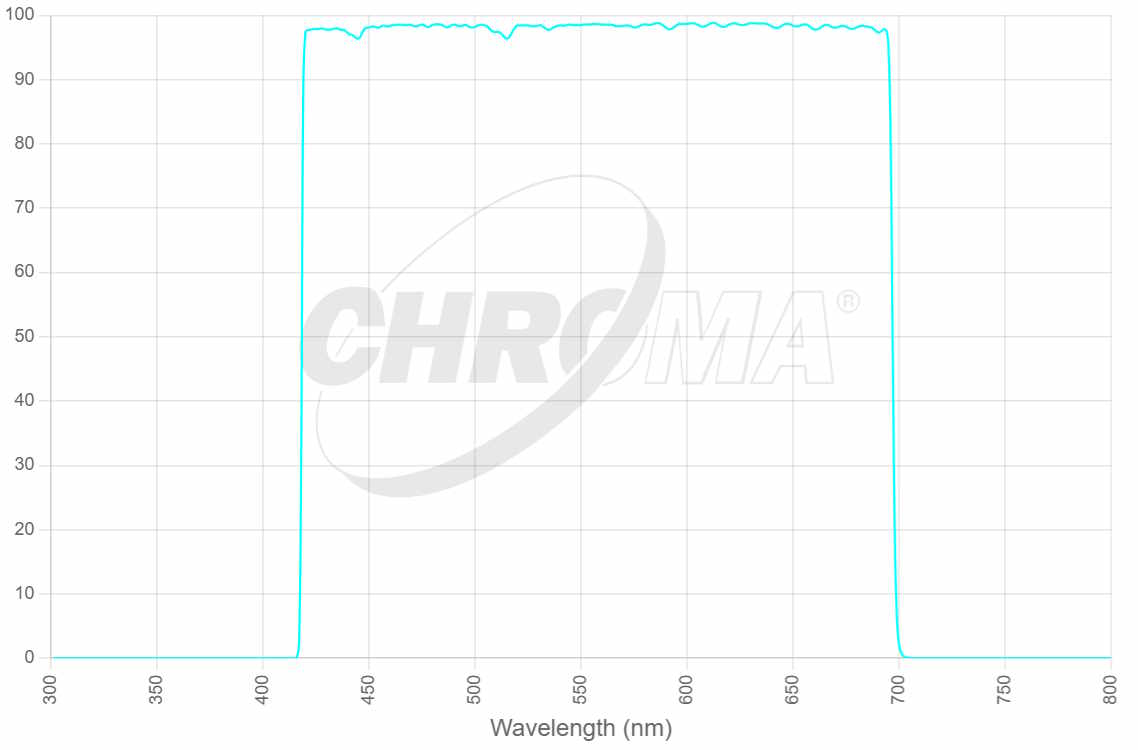

The 27040 Lum for Astronomy ( CWL_550nm ) — The 27040 Lum bandpass filter transmits a single spectral band while blocking light on either side.

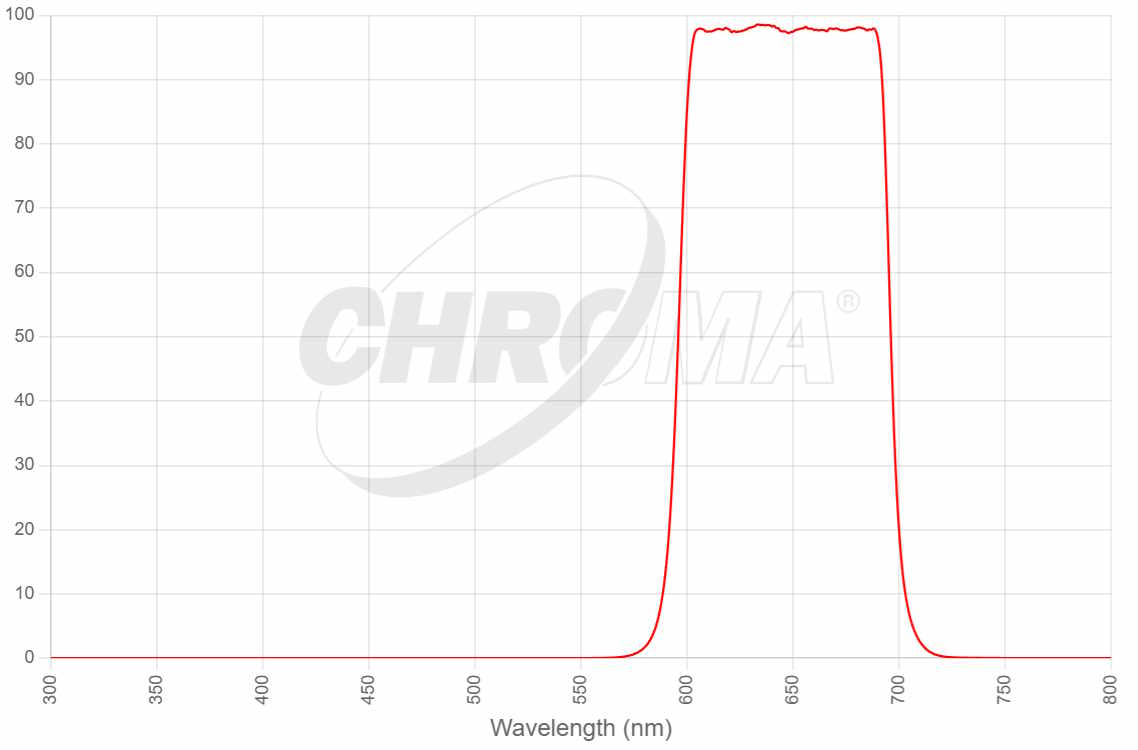

The 27041 Red for Astronomy — The 27040 Lum bandpass filter transmits a single spectral band while blocking light on either side.

27102 HaLRGB filter set

27102 HaLRGB filter set (구성)

The 27003 H-alpha 8nm Bandpass ( CWL 650nm ) — The 27003 H-alpha 8nm Bandpass bandpass filter transmits a single spectral band while blocking light on either side.

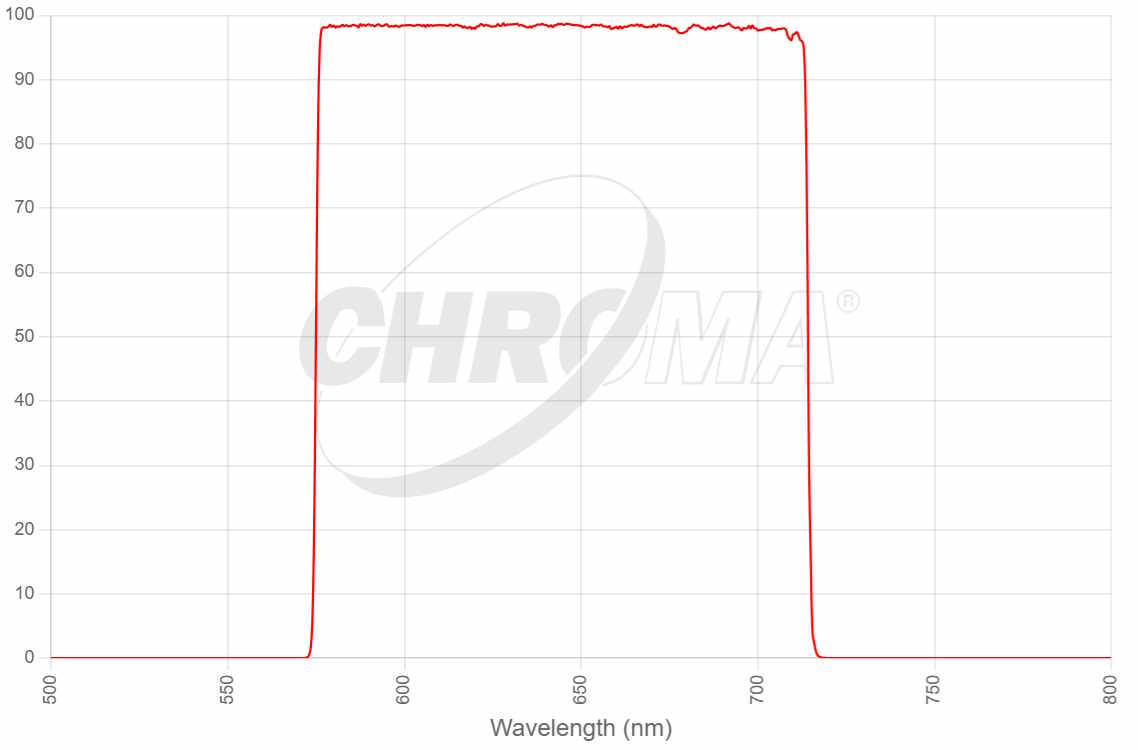

27103 Bessell UBVRI filter set

27103 Bessell UBVRI filter set (구성)

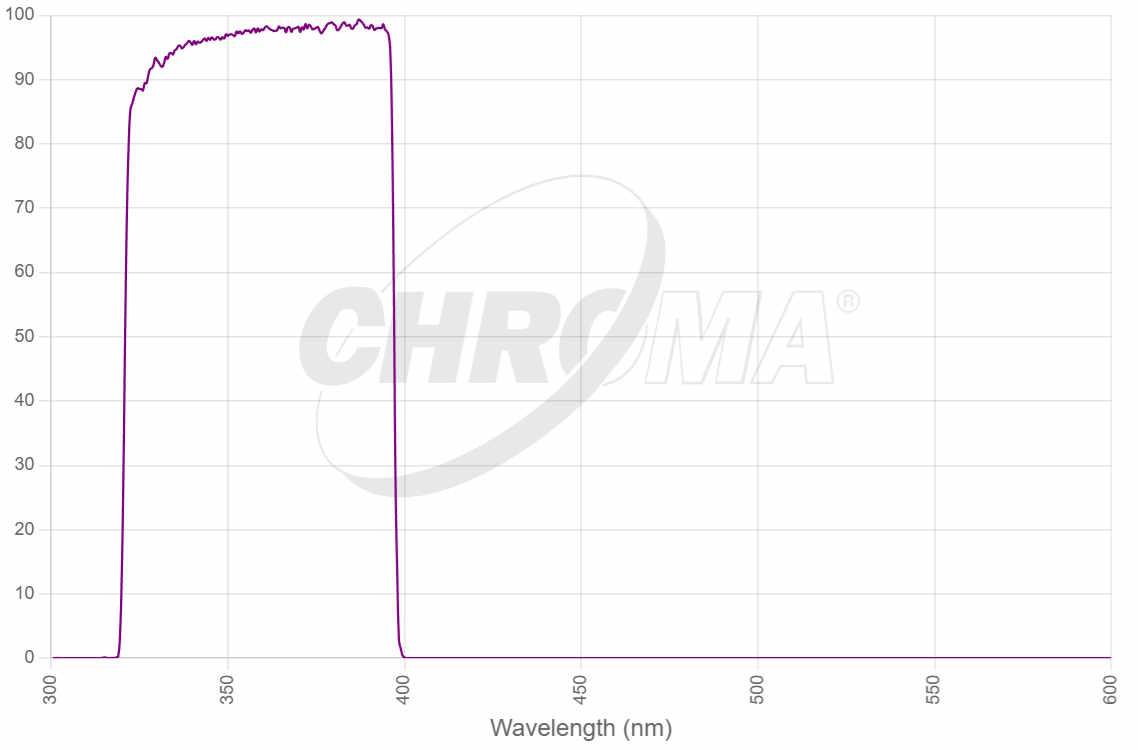

The 27050 U-Bessell ( CWL_360nm ) — The 27050 U-Bessell bandpass filter transmits a single spectral band while blocking light on either side.

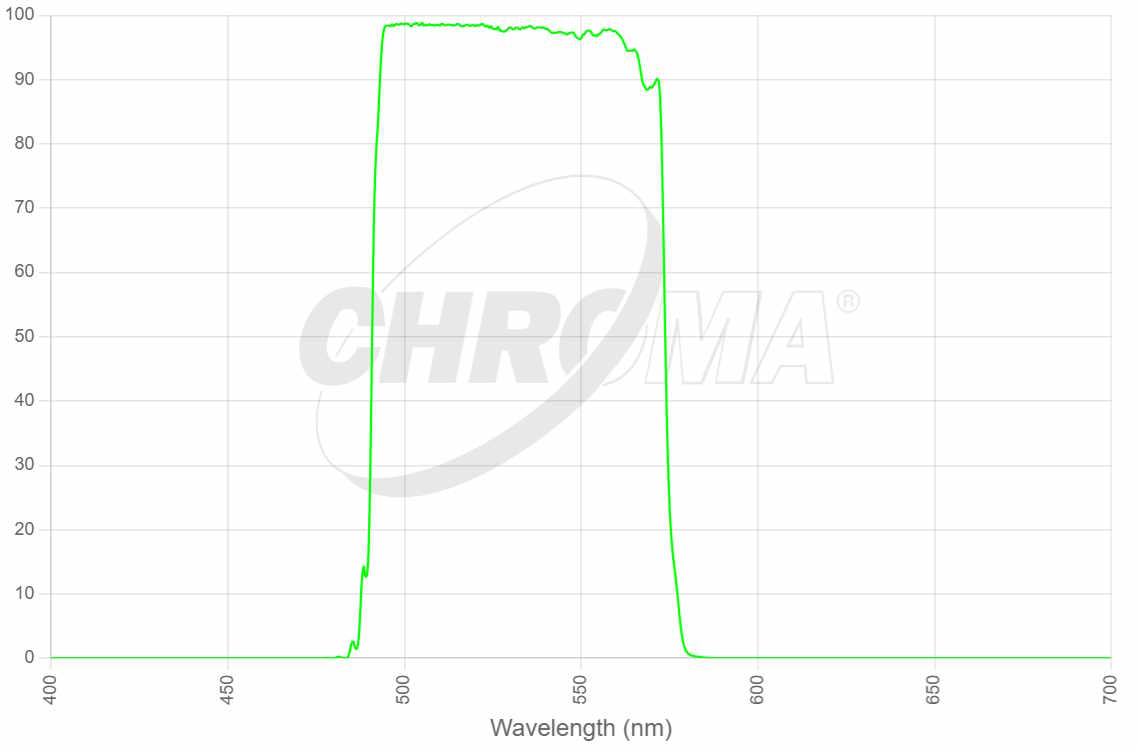

The 27051 V-Bessell (530nm) — The 27050 U-Bessell bandpass filter transmits a single spectral band while blocking light on either side.

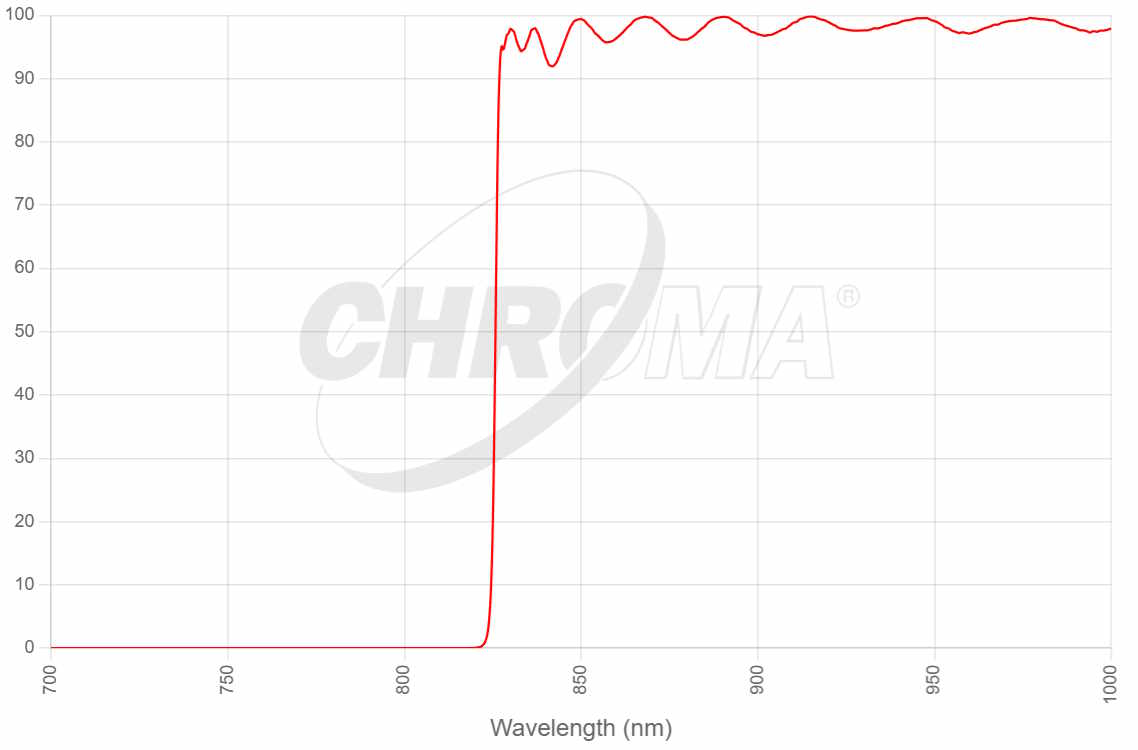

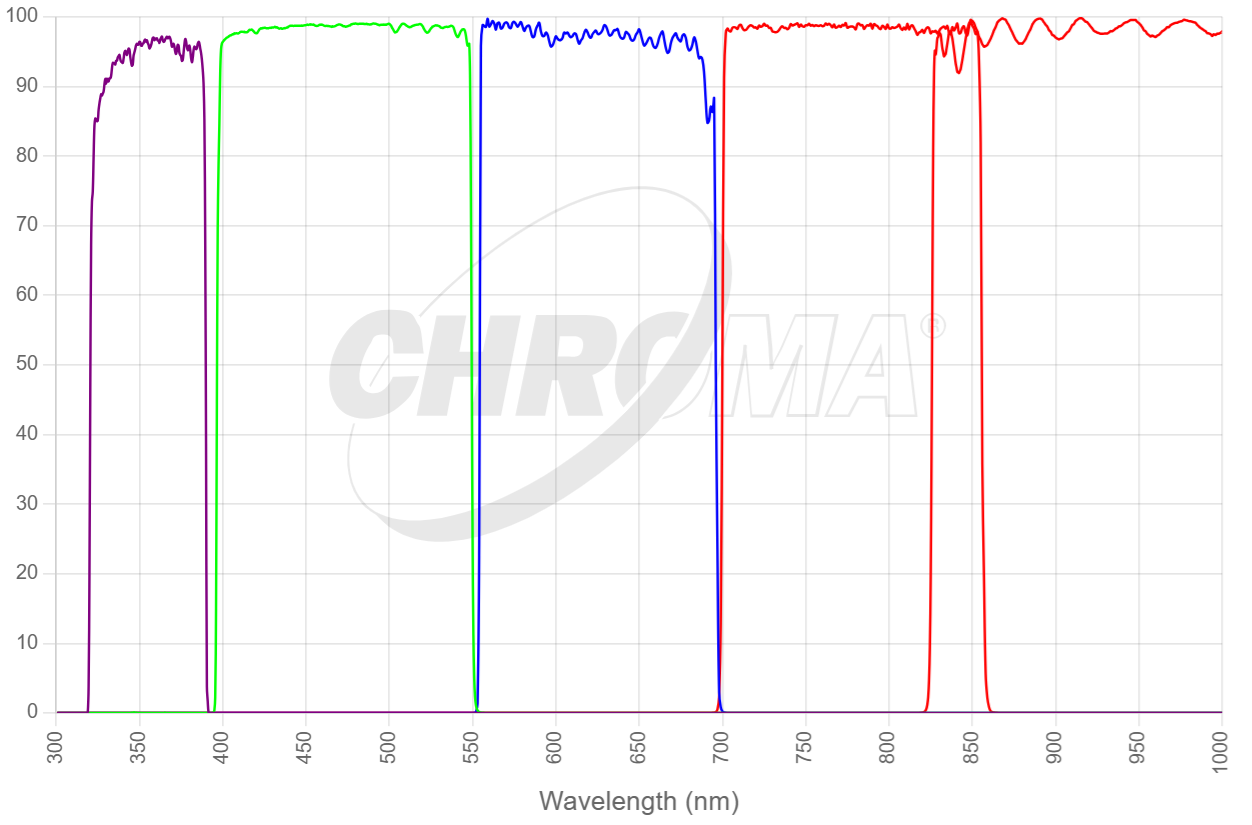

27104 Sloan ugriz filter set

27104 Sloan ugriz filter set (구성)

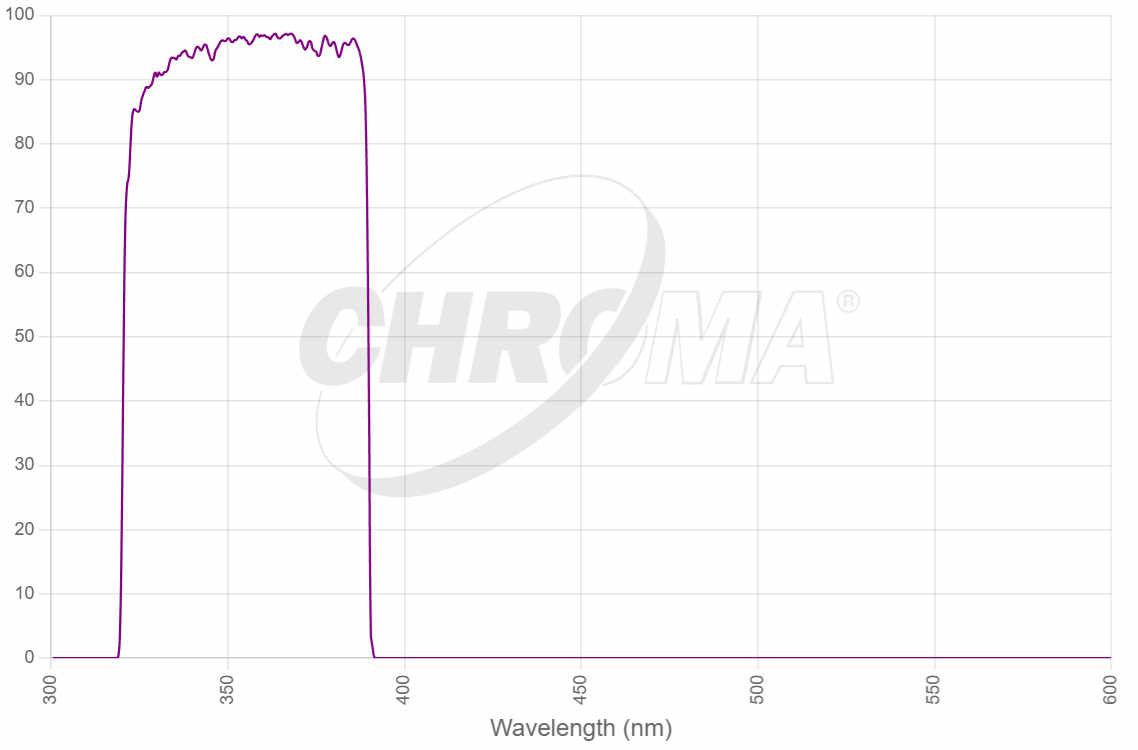

The 27055 Sloan-u ( CWL_360nm ) — The 27055 Sloan-u bandpass filter transmits a single spectral band while blocking light on either side.

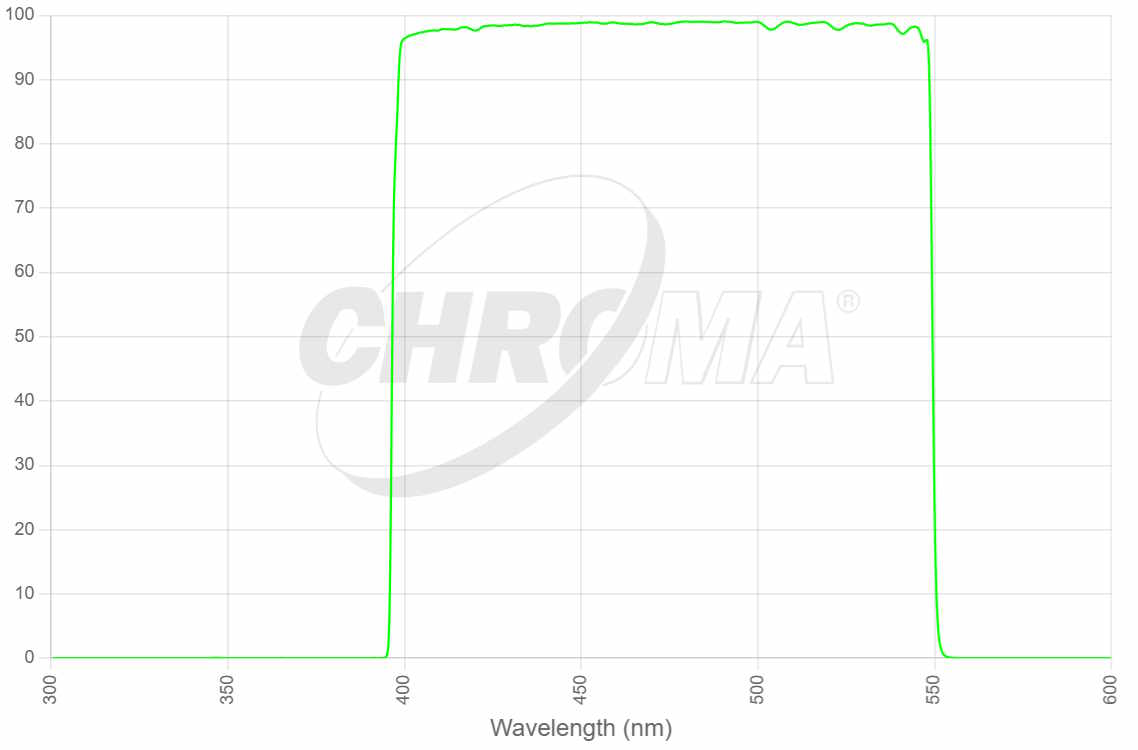

The 27056 Sloan-g ( CWL_470nm ) — The 27055 Sloan-u bandpass filter transmits a single spectral band while blocking light on either side.

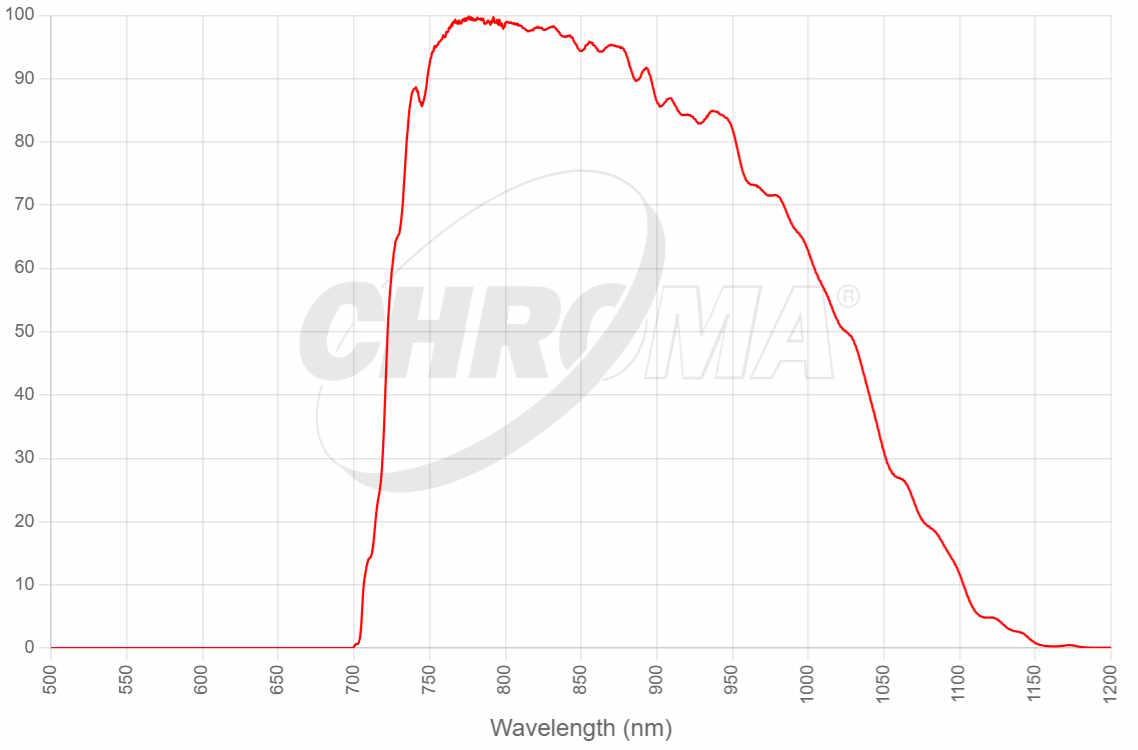

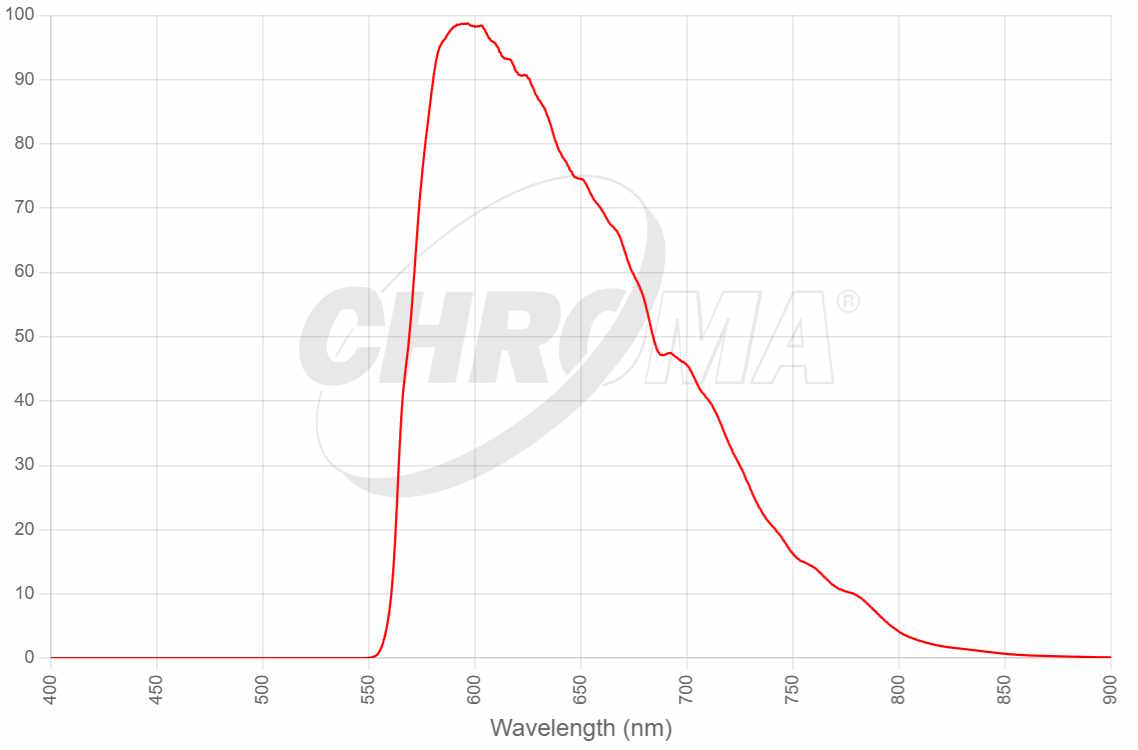

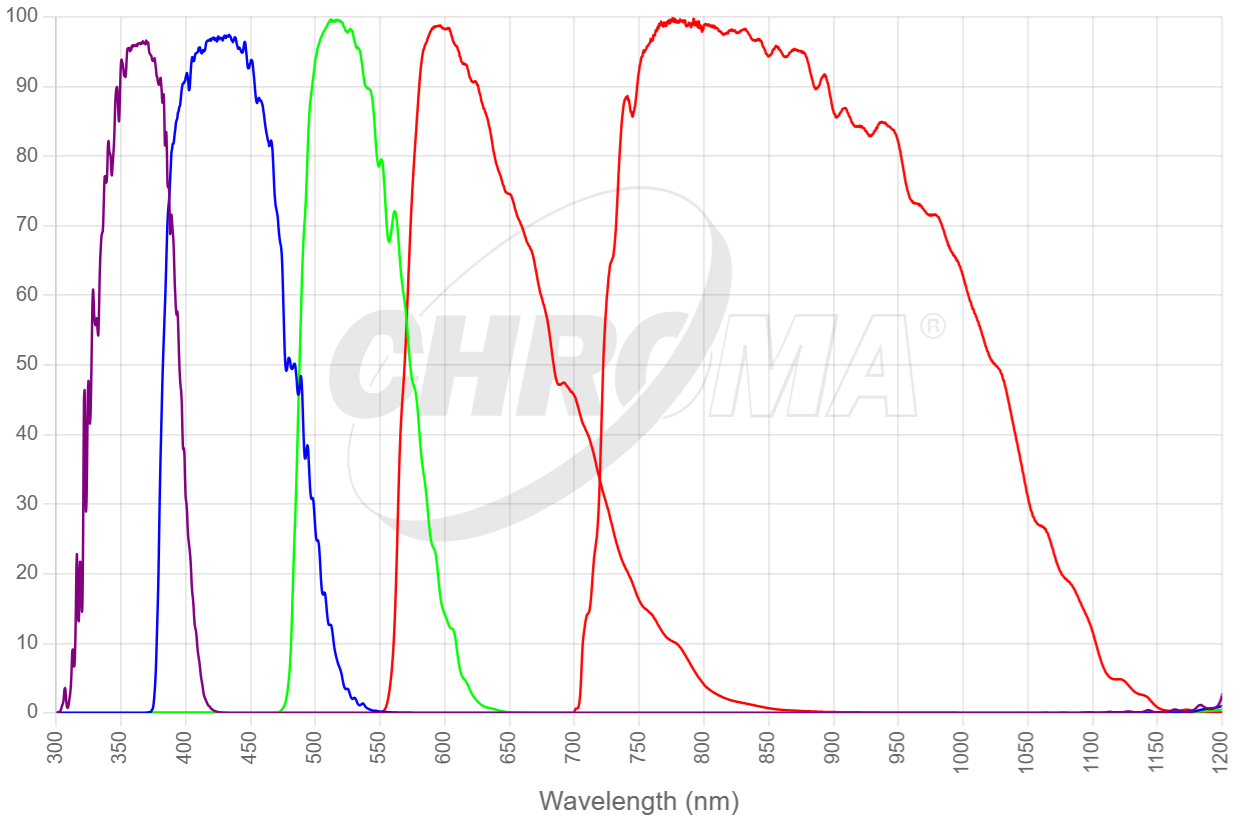

27105 Classic UBVRI Set filter set

27104 Sloan ugriz filter set (구성)

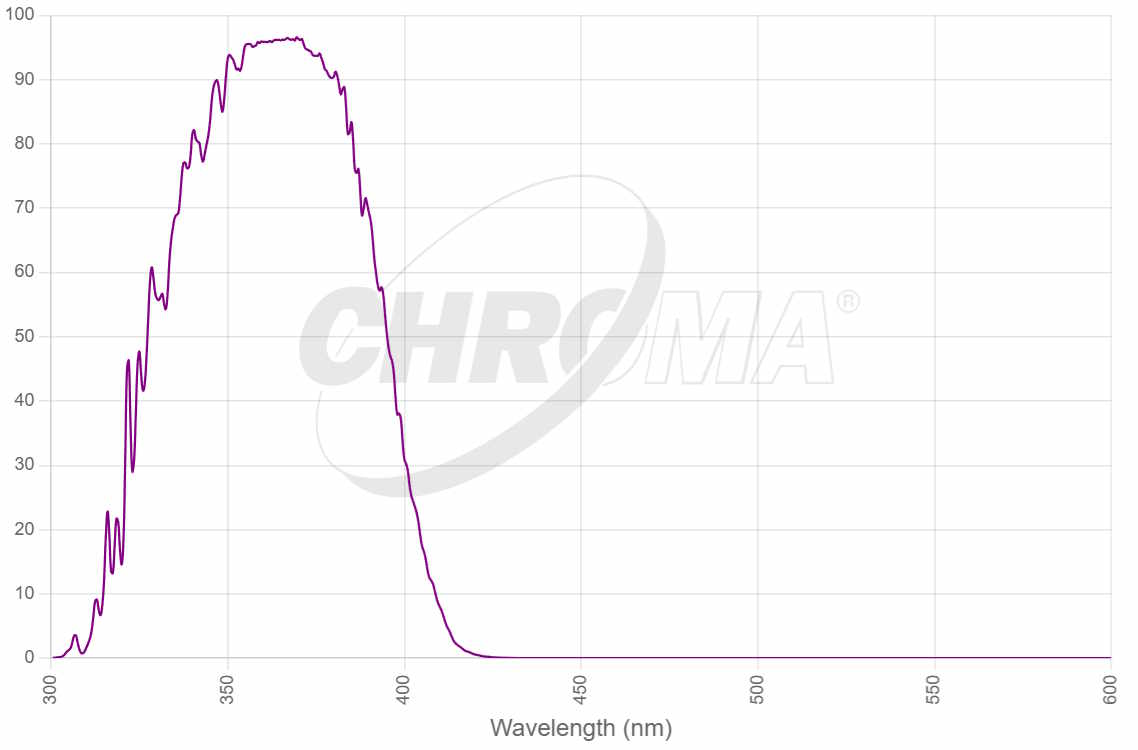

The 27060 Classic U-Bessell ( CWL_360nm ) — The 27060 Classic U-Bessell bandpass filter transmits a single spectral band while blocking light on either side.

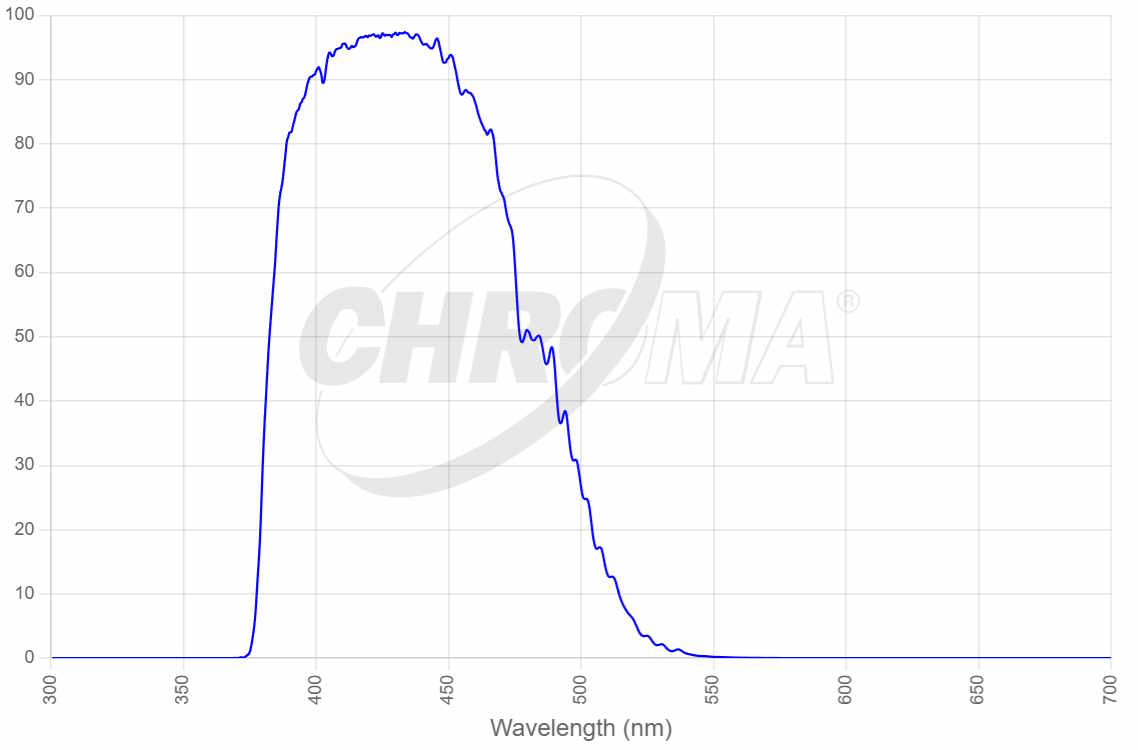

The 27061 Classic B-Bessell ( CWL_440nm ) — The 27060 Classic U-Bessell bandpass filter transmits a single spectral band while blocking light on either side.

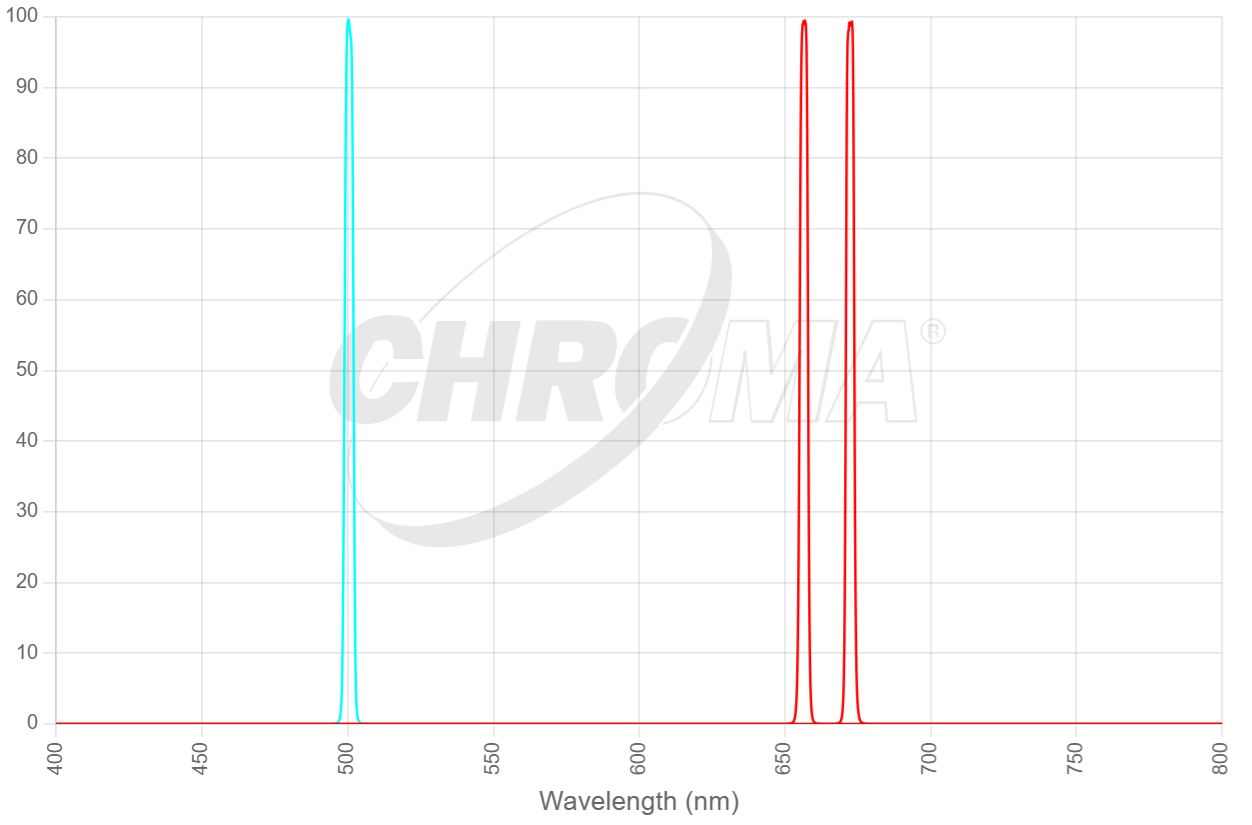

27106 SII Ha OIII -3nm filter set

27106 SII Ha OIII -3nm filter set (구성)

The 27001 H-alpha 3nm Bandpass ( CWL_650nm ) — The 27001 H-alpha 3nm Bandpass bandpass filter transmits a single spectral band while blocking light on either side.

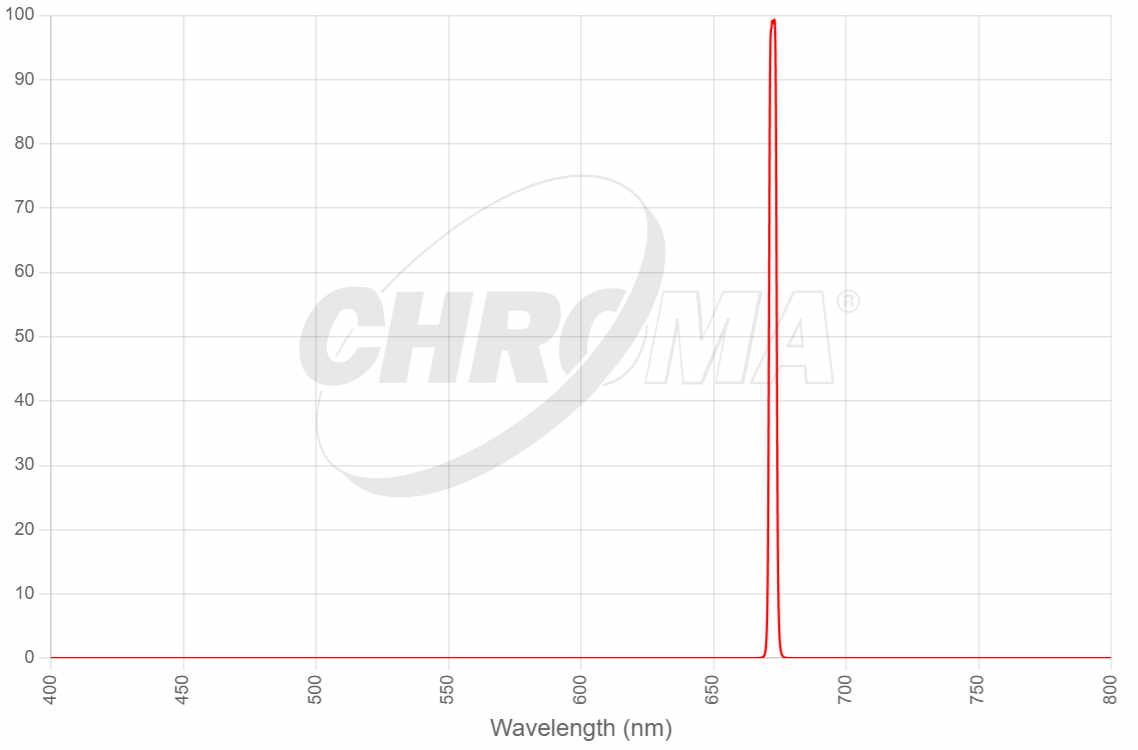

The 27009 SII 3nm Bandpass ( 670nm ) — The 27001 H-alpha 3nm Bandpass bandpass filter transmits a single spectral band while blocking light on either side.

27107 SII Ha OIII -5nm

27107 SII Ha OIII -5nm (구성)

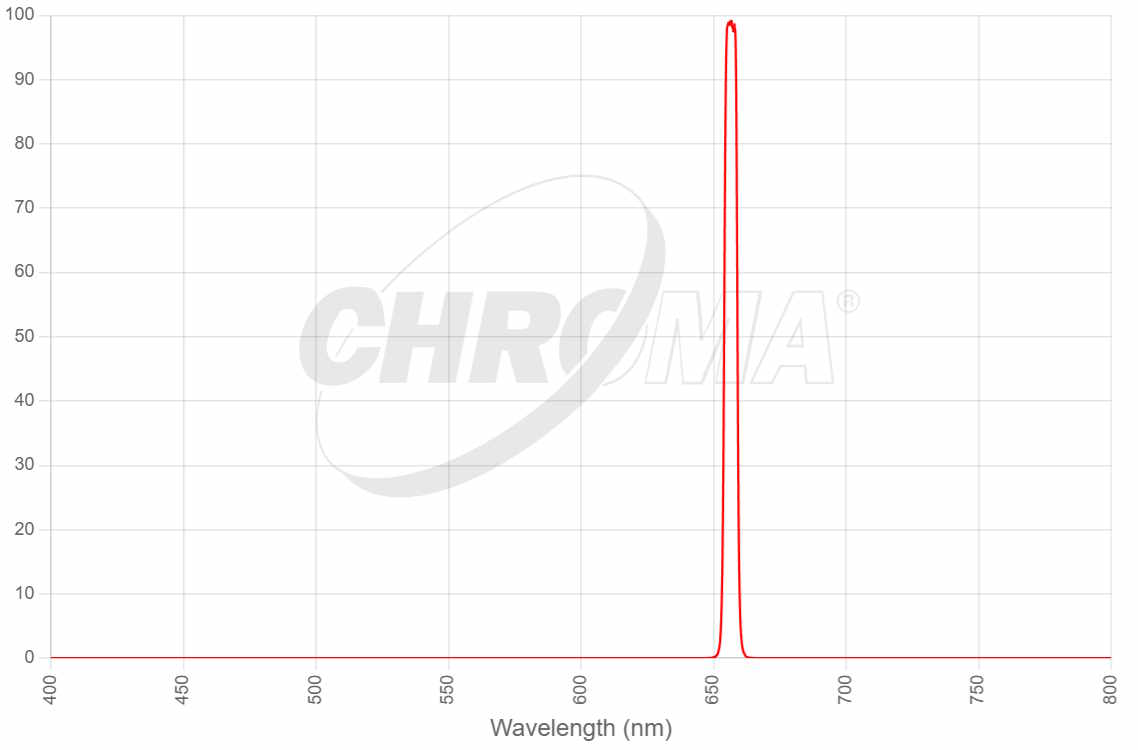

The 27002 H-alpha 5nm Bandpass ( (CWL_650nm ) — The 27002 H-alpha 5nm Bandpass bandpass filter transmits a single spectral band while blocking light on either side.

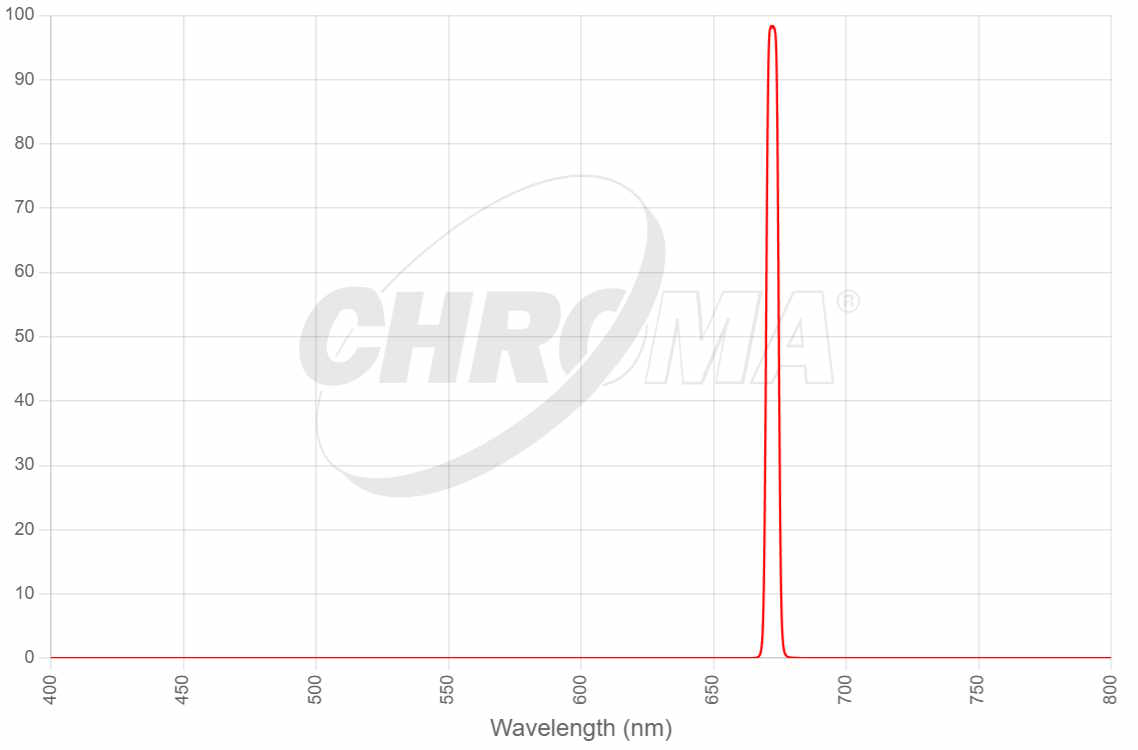

The 27010 SII 5nm Bandpass ( CWL_670nm ) — The 27002 H-alpha 5nm Bandpass bandpass filter transmits a single spectral band while blocking light on either side.

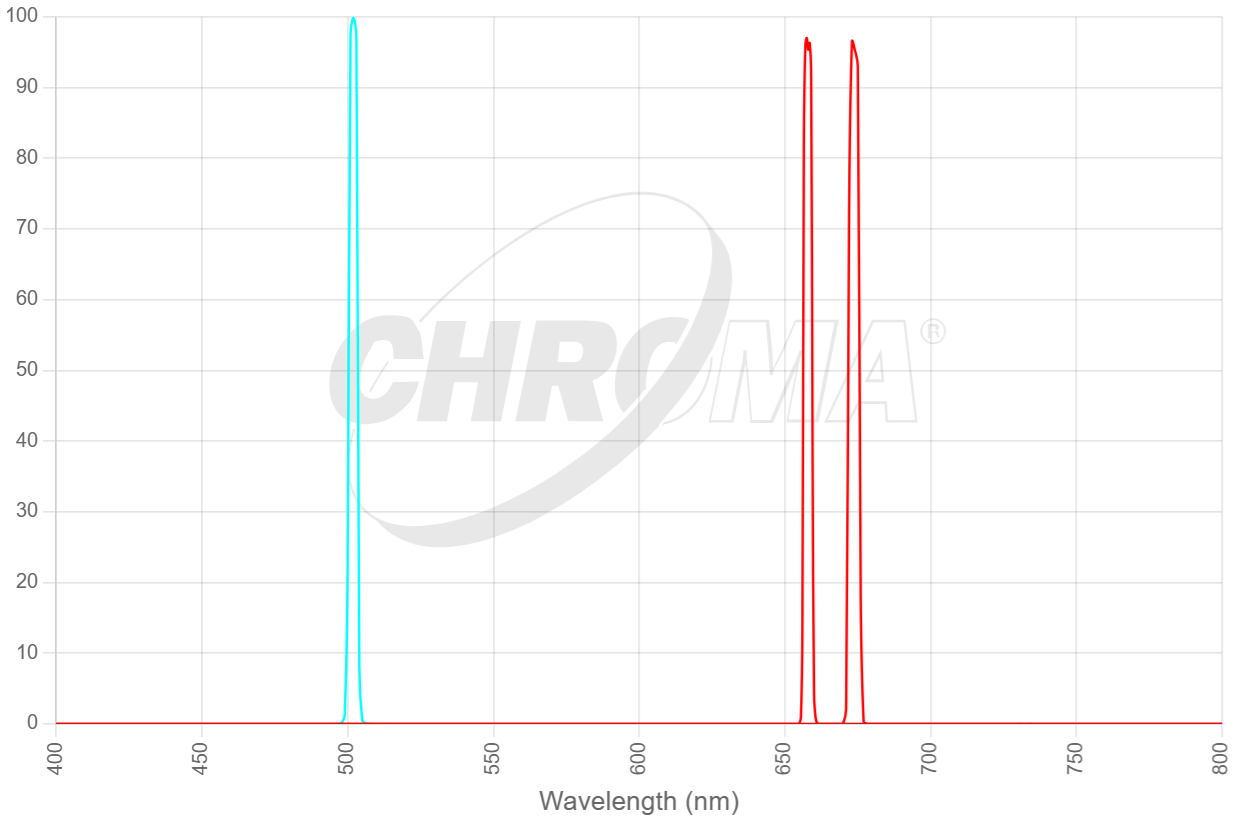

27108 SII Ha OIII -3nm -F/3 filter set

27108 SII Ha OIII -3nm -F/3 filter set (구성)

27065 H-alpha 3nm Bandpass optimized for f/2.8-f/3.6 ( CWL 650nm ) — 27065 H-alpha 3nm Bandpass optimized for f/2.8-f/3.6 – Single Band Filter optimized for Astronomy

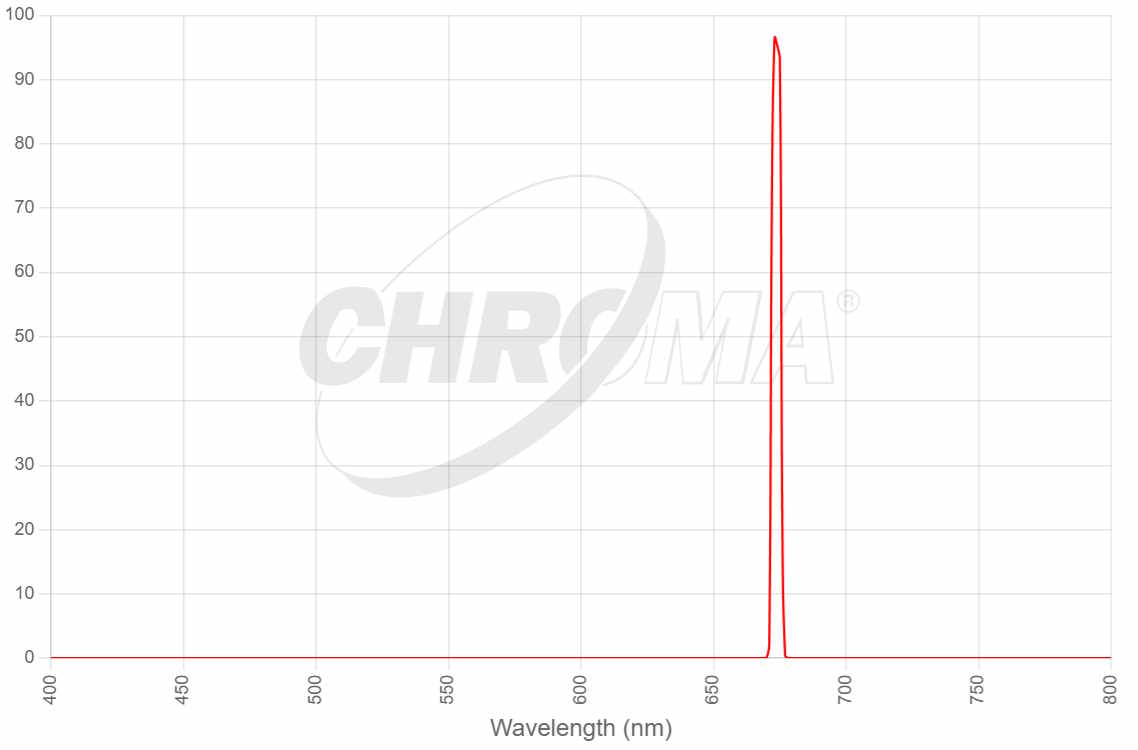

27067 SII 3nm Bandpass optimized for f/2.8-f/3.6 ( CWL_670nm ) — 27065 H-alpha 3nm Bandpass optimized for f/2.8-f/3.6 – Single Band Filter optimized for Astronomy

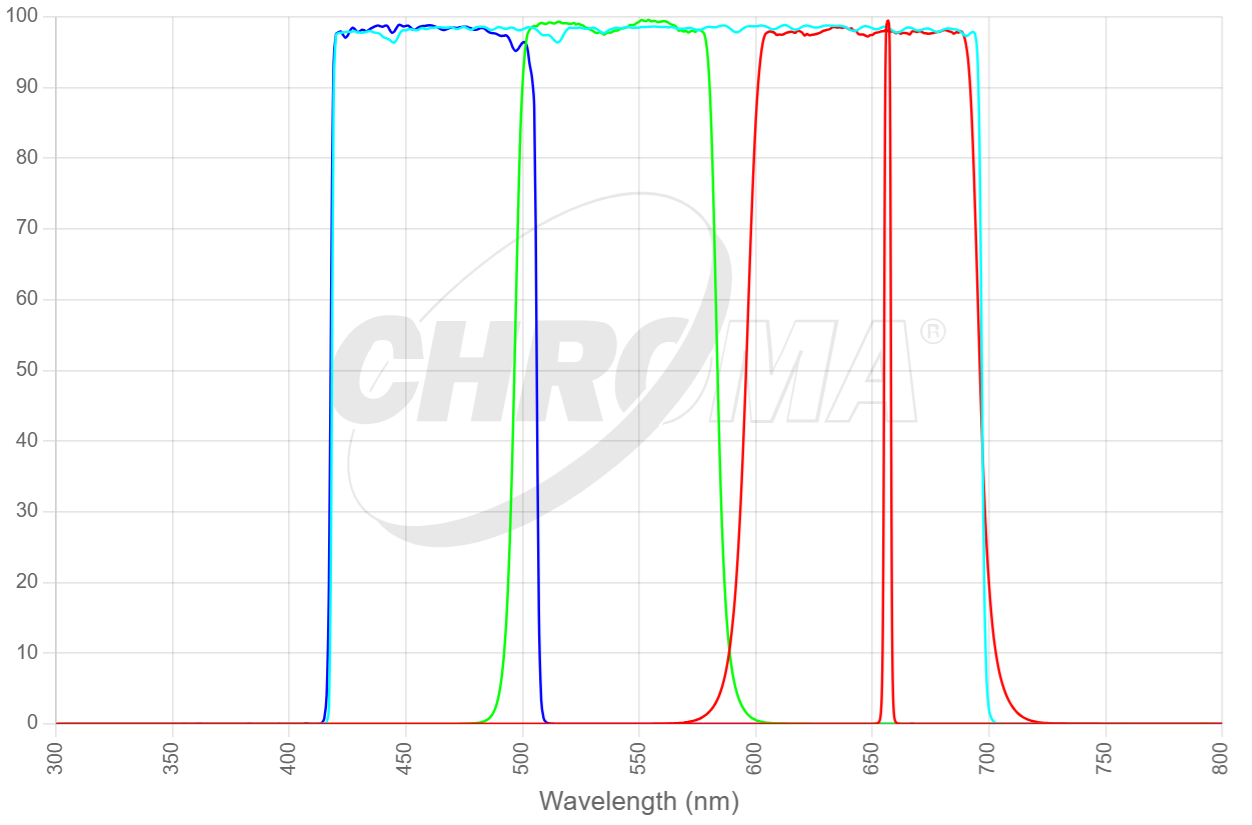

27109 Ha3LRGB filter set

27109 Ha3LRGB filter set (구성)

27110 Ha5LRGB filter set

27110 Ha5LRGB filter set (구성)

touptek

E3ISPM08300KPE

2026년 1월 27일 J.H.JIN

Microscope Cameras

E3ISPM08300KPE Microscopy

Product Introduction

8.3MP next-generation 4K color CMOS camera featuring latest IMX678 sensor with 3541 mV/lx/s ultra-high sensitivity combined with 2.0 µm optimized pixel design. Excellent 45 fps at 4K output performance with 12-bit hardware ISP ensuring real-time processing. Low dark current 0.15 mV guarantees long exposure quality, making it the ideal choice for next-generation high-performance 4K microscopy imaging.

Key Features

8.3MP 4K resolution (3840×2160)
IMX678 latest sensor
Ultra-high sensitivity 3541 mV/lx/s
2.0 µm optimized pixels
1/1.8″ standard size
45 fps@4K high frame rate
60 fps@1080p smooth

12-bit hardware ISP processing
Next-generation imaging technology
Low dark current 0.15 mV
Hardware real-time optimization
8/12-bit switching
USB3.0 high-speed transmission
Latest 4K imaging solution

Product Details

Key Parameters
Model	E3ISPM08300KPE
Sensor	IMX678 (C)
Effective Pixels / Resolution	8.3M (3840×2160)
Frame Rate (Full Resolution)	45 fps@3840×2160; 60 fps@1920×1080
Shutter Type	Rolling Shutter
Color Type	Color
Imaging Performance
Pixel Size	2.0 µm × 2.0 µm
Sensor Size	7.68 mm × 4.32 mm
Diagonal	1/1.8″ (8.81 mm)
Dynamic Range	TBD
Bit Depth	8/12-bit
Sensitivity	3541 (mV/lx/s); 0.15 mV with 1/30s
Interface & Mechanical
Data Interface	USB3.0
GPIO	TBD
Lens Mount	C-mount
Dimensions	TBD
Weight	TBD
Power Supply	USB3.0 interface power (compatible with USB2.0)
Environment & Certification
Operating Temperature / Humidity	-10 °C ~ +50 °C / 30%~80%RH
Storage Temperature / Humidity	-20 °C ~ +60 °C / 10%~60%RH
Operating System	Windows/Linux/macOS/Android multi-platform SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN, etc.)
Certification	CE, FCC

Package Contents

Standard configuration and packing details for E3ISPM series hardware ISP USB 3.0 CMOS cameras USB 3.0 Non-Cooled

Standard Packing List

Outer carton: L 52 cm × W 32 cm × H 33 cm (20 pcs, approximately 12-17 kg per carton)
Inner box: L 15 cm × W 15 cm × H 10 cm (0.58-0.60 kg per box)
One E3ISPM series camera
High-speed USB 3.0 Type-A to Type-B gold-plated cable (2.0 m)
CD (drivers and application software, Ø 12 cm)

Note: The E3ISPM series integrates a hardware ISP. For options F and G, please confirm the camera model. The ToupTek Photonics engineering team will recommend a suitable adapter based on your application.

Downloads

JNOPTIC

JNO-x53M

2026년 1월 26일 J.H.JIN

반사 현미경 확장용 광학 모듈

Inverted Microscope : JNO-CKX53M Bright Field & Simple Polarizing Microscopy — JNO-x53M
Expansion module for reflective illumination observation

저렴한 비용 투자로 투과조명용 생물현미경을 반사조명용 금속현미경으로 Upgrade 하게 해주는 모듈(Unit).

사용할 수 있는 관찰법은 BrightField 관찰법이며, Simple Polarizing 관찰법을 옵션으로 추가할 수 있습니다.

상기 유닛은 현미경 제작에 필수적인 광학 요소로써 다양한 응용이 가능하고, 기본적인 현미경의 제작을 도모해 볼수 있습니다.

관련하여 필요하신 광학 상담은 하기의 연락처로 연락주시면 감사하겠습니다. (개발자 진재환)

E-mail : jhjin@jnoptic.com
Mobile : + 82-2-3473-4188~9

— 적용 사례 —

JNO-CK X53M

금속 미세조직 관찰용 광학현미경

Compact Inverted Microscope
For Department of Materials Science and Engineering

반사 및 투과 관찰용 도립현미경

Inverted Microscope JNO-CKX53M — JNO-CKX53M
For Department of Materials Science and Engineering

Microscopy by JNO-CKX53M
( 현미경 관찰법 )

Bright Field Microscopy

경계가 명확하고, 명암이 분명한 샘플의 관찰에 사용되어지는 가장 기본적인 관찰법입니다.

분석을 위한 이미지 개선을 위해서는 샘플이 반응하는 빛의 파장대를 고려해 볼수 있습니다. 효과적인 파장대를 파악할 수 있다면 이미지분석의 정확도를 높일 수 있습니다.

관찰현미경 : JNO-CKX53M Objectives : 5X — Inverted Microscope : JNO-CKX53M
Simple Polarizing Microscopy
Camera : AcquCAM 3G
Objectives : 5X

Simple Polarizing Microscopy

간이 편광 관찰법은 샘플(시료)의 편광특성이 다른 재질들이 섞여 있는 시료의 구분을 위하여 사용되어지는 검경법입니다. 흔히 사용되어지는 상용 합금은 편광특성이 구별이 되지 않는 경우가 많긴 하지만, 다양한 소재의 관찰을 하는 경우에는 단순한 조작으로 큰 효과를 얻을 수 있는 관찰법입니다.

E-micro, JNOPTIC

JNO-SPo-CX

2026년 1월 20일 J.H.JIN

화장품 관찰용 편광 현미경

Compact Simple Polarizing Microscope ( 에멀젼 입자 관찰용 )

JNO-SPo-CX _ 화장품 검사용 편광현미경

샘플이미지

이미지를 Click하시면 확대됩니다.

JNO-SPo-CX는 일상적인 현미경 검사를 편안하게 수행할 수 있도록 인체공학적 효율성을 추구한 생물 현미경입니다. 종래의 현미경에 비교하면 낮은 레볼버, 낮은 스테이지, 손을 책상에 둔 채 조작할 수 있는 포커스 핸들 등에 의해, 표본의 교환이나 포커싱(초점) 조정을 작은 움직임으로 조작 할 수 있어, 장시간의 관찰에 있어도 쾌적한 사용이 가능합니다.

유화(Emulsion) 입자 분포 및 입자 크기 관찰
파티클 분산 확인
유용성 효능성분 수상에 결정석출 확인
편광을 이용한 몰타크로스 액정 관찰 (십자무늬)
- 피부의 라멜라 구조는 편광현미경으로 관찰할 경우, 몰타크로스(Maltese Cross)라는 특이한 십자 무늬가 나타납니다.

Aperture 조리개 조작으로 콘트라스트 강조

하기의 우측 이미지는 Aperture 조리개를 좁혀서 contrast를 강조한 이미지입니다.
조리개를 기준보다 좁히면 분해능은 떨어지나, contrast는 좋아집니다. 동시에 Depth of Focus가 길어져 샘플 관찰 높이의 폭이 일부 늘어납니다. 다만, 조리개가 좁아지면서 어두워질 수 있습니다. 하지만, 광량을 높이거나, 카메라 노출을 조정하여 충분히 보정할 수 있으니, 관찰 목적에 맞추어 활용하여 보실 것을 권해 드립니다.

Contrast Enhancement with a Simple Aperture Stop Operation for CX43 & CX33 — Contrast Enhancement with a Simple Aperture Stop Operation for **JNO-SPo-CX**

Bright Field Image with JNO-SPo-CX
Sample : kidney (왼쪽), Tuberculosis bacteria (우측)

장점
– 이미징 장치에 샘플상의 이미지를 100% 그대로 전달하기 때문에 편광관찰 시 발생하는 광량 부족 현상을 보완 할 수 있음.(일부 저가 현미경은 50%손실이 있는 경우가 있습니다.)
– 쾰러 조명이 틀어질 일이 없어 사용상 오류를 줄일 수 있어, 항상 최적의 이미지를 얻을 수 있습니다.

USB 3.0 Color Camera
– 2048 x 1536 pixel
– 1/1.8 ” Pregius Sensor
– Cost-effective color camera
– High Sensitivity Sensor
– Fast, seamless image transfer
– Available of images with a very wide field of view
– Low Noise Sensor

대물렌즈 정보 ( Objectives Information – 기본 대물렌즈 )
– Plan Achromat OBJECTIVE 4x/0.1, WD 27.8 ㎜
– Achromat Polariaing OBJECTIVE 10x/0.25, WD 6 ㎜
– Achromat Polariaing OBJECTIVE 20x/0.4, WD 3 ㎜
– Achromat Polariaing OBJECTIVE 40x/0.65, WD 0.45 ㎜

JNO-SPo-CX는 대물렌즈 4개를 사용할 수 있습니다. 하기의 100x 대물렌즈를 추가하려면 기본 렌즈 중에 하나를 제거해야 합니다.

대물렌즈 정보 ( Objectives Information – Option)
– Achromat Polariaing OBJECTIVE 100x/1.25, WD 0.13 ㎜ (oil)

프로그램 유체 제어 시스템

PMD-D35

프로그래밍 가능한 관류, 배지 교환, 약물 용액 투여 및 혼합.

유체 제어를 통해 시료 온도의 변화를 최소화합니다.

시료에 직접 접촉하지 않고 작동합니다.

외부 장치와의 호환성.

consist of

Controller

Tube heater

Exclusive lid

Spedificat(ion

Stage Plate

소모품 외

고정 스테이지

Compact 편광 현미경

연포장 필름 단면 관찰 장치

현미경 동시 관찰 검경법

높이 측정 유닛

위상차 현미경 사용법

Walton/Beckett Reticle

HSE/NPL 테스트 슬라이드

Product Introduction

Product Features

XCAM1080PHB Specifications

Packing List

XCAM1080PHX Multi-Interface Camera

크로마 테크놀로지는 최고 품질의 천문학 필터를 제조합니다

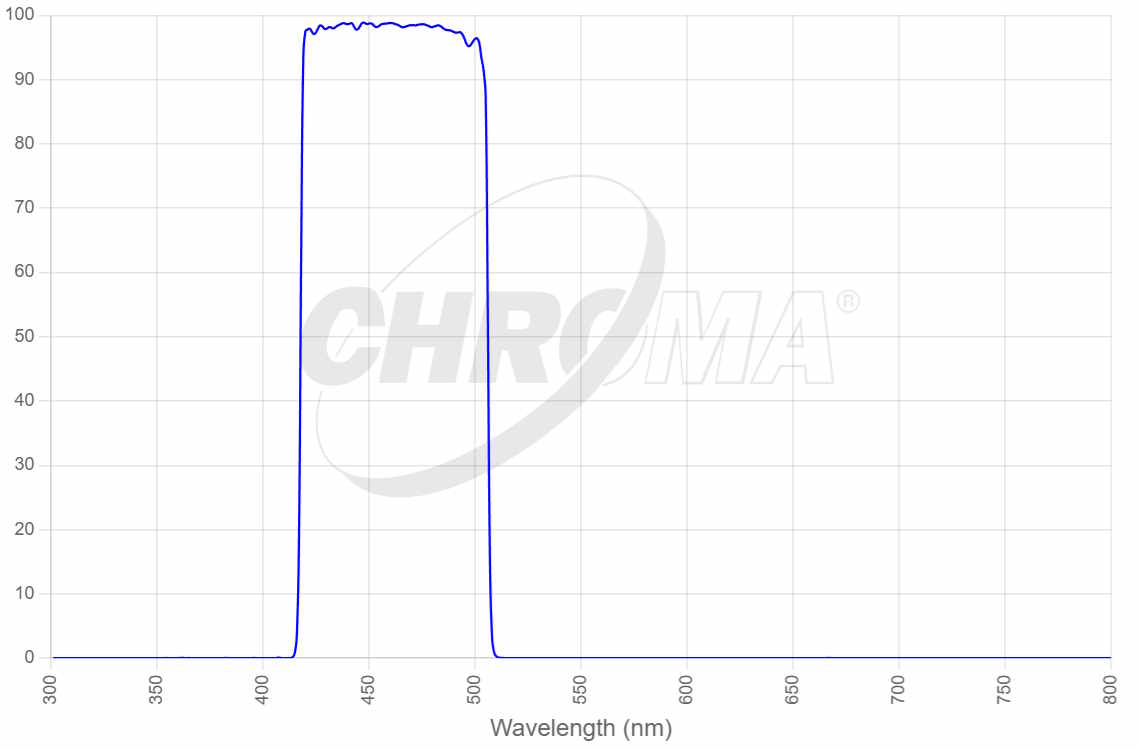

27101 LRGB filter set

27101 LRGB filter set (구성)

27102 HaLRGB filter set

27102 HaLRGB filter set (구성)

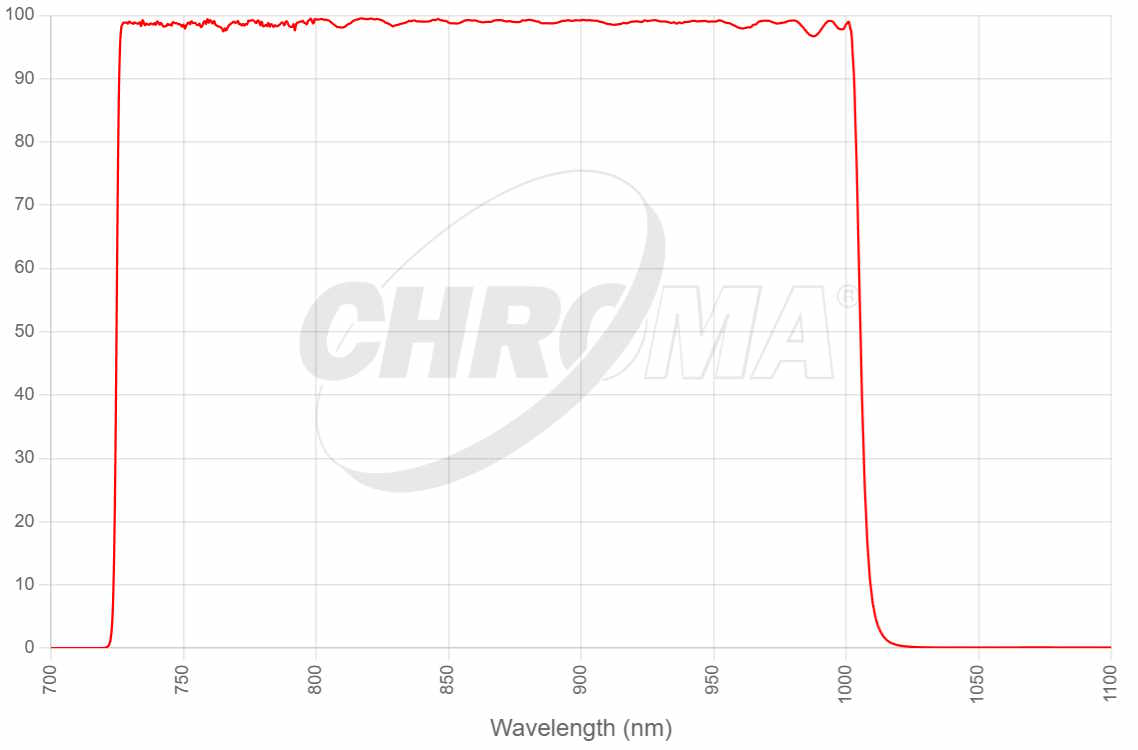

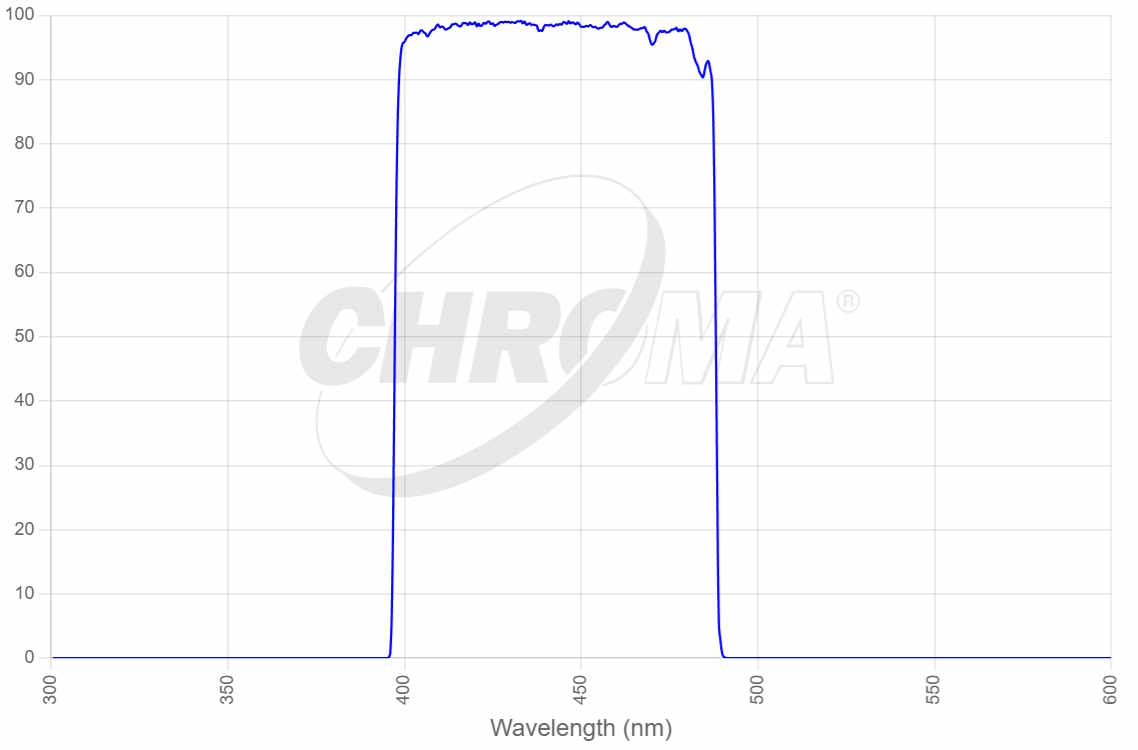

27103 Bessell UBVRI filter set

27103 Bessell UBVRI filter set (구성)

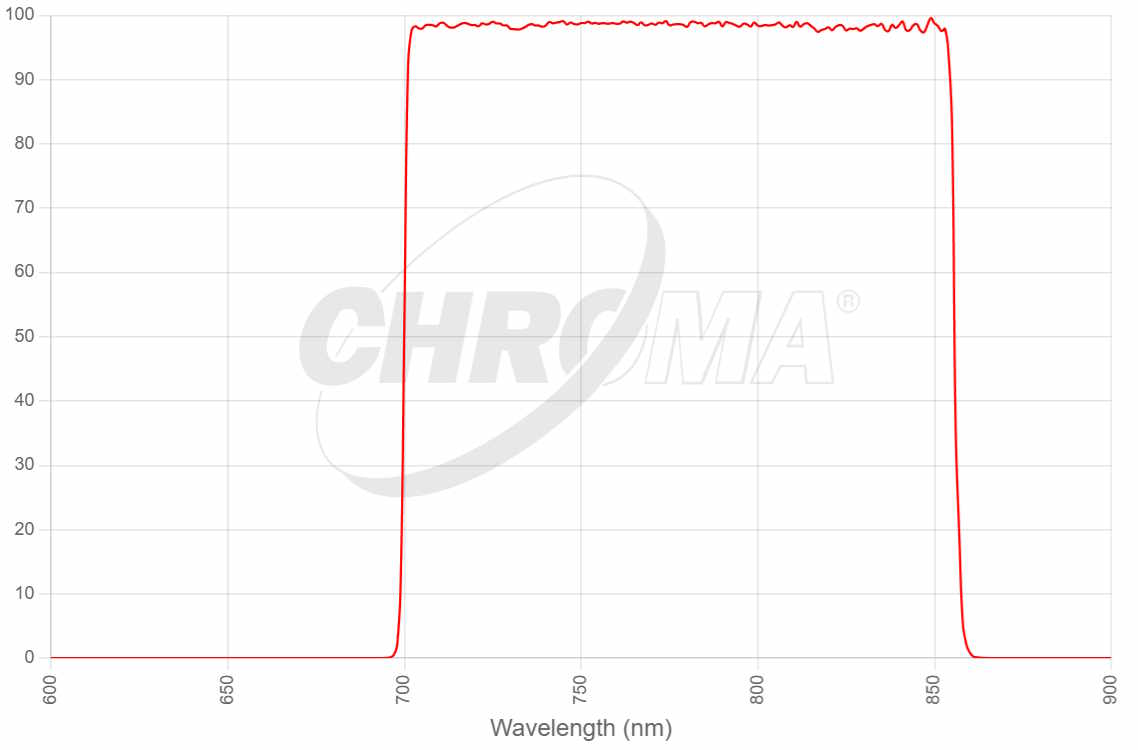

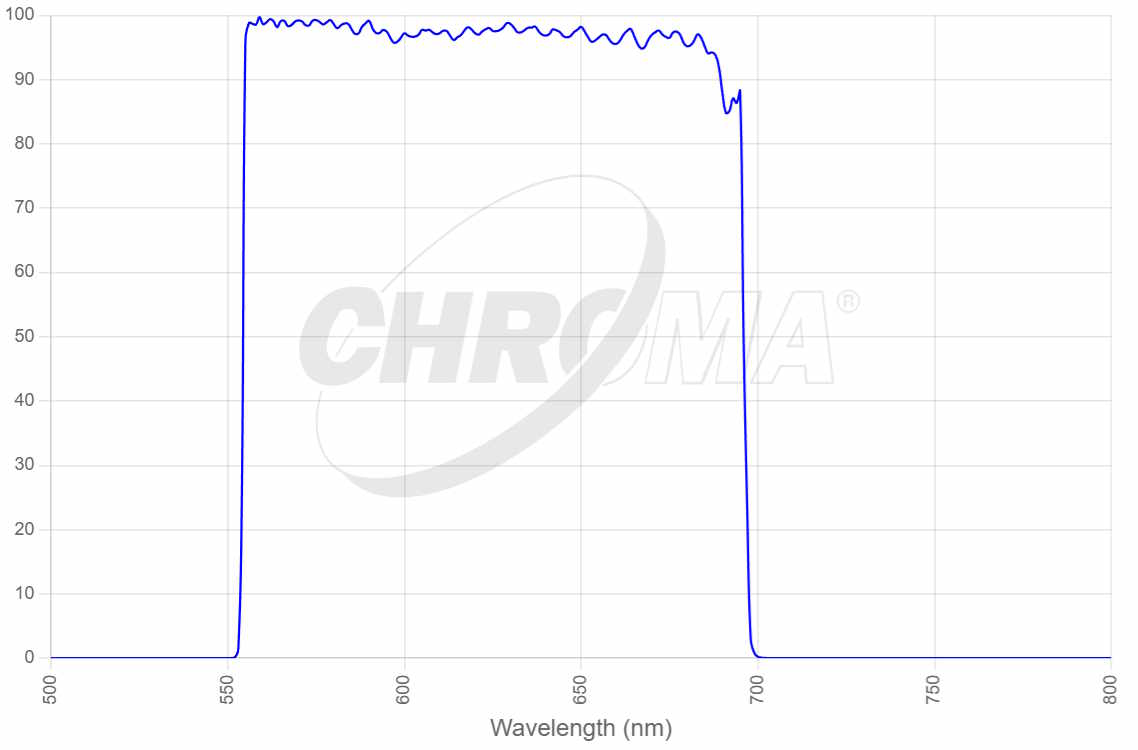

27104 Sloan ugriz filter set

27104 Sloan ugriz filter set (구성)

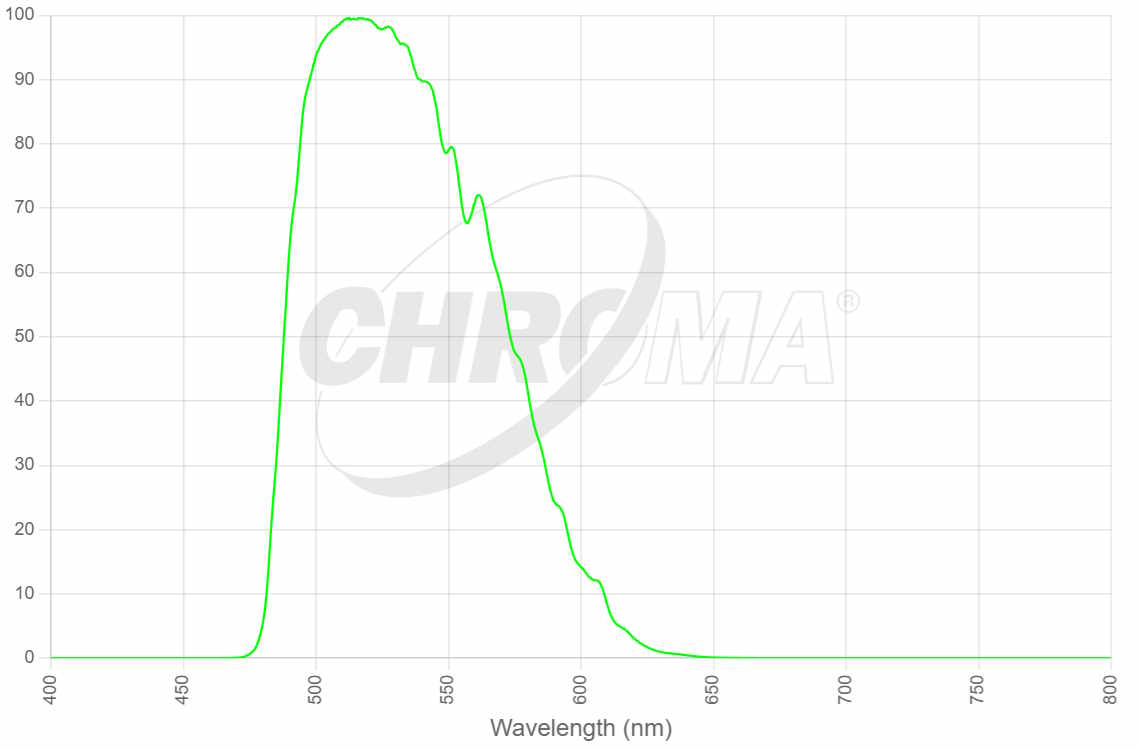

27105 Classic UBVRI Set filter set

27104 Sloan ugriz filter set (구성)

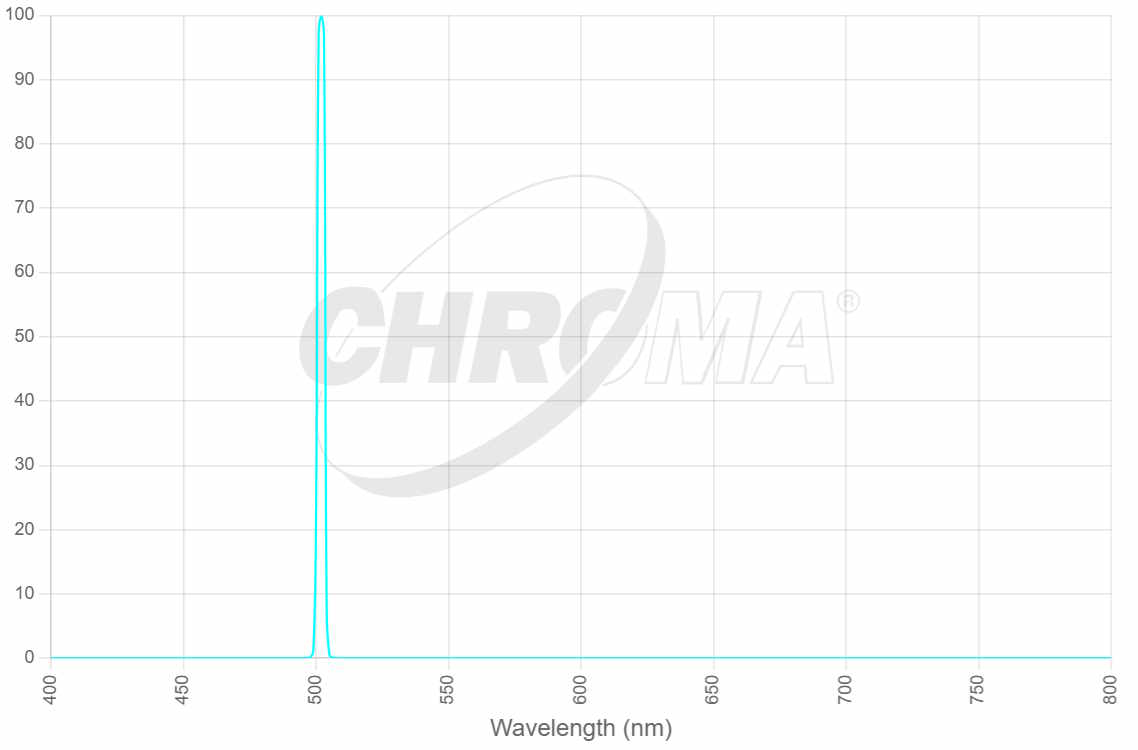

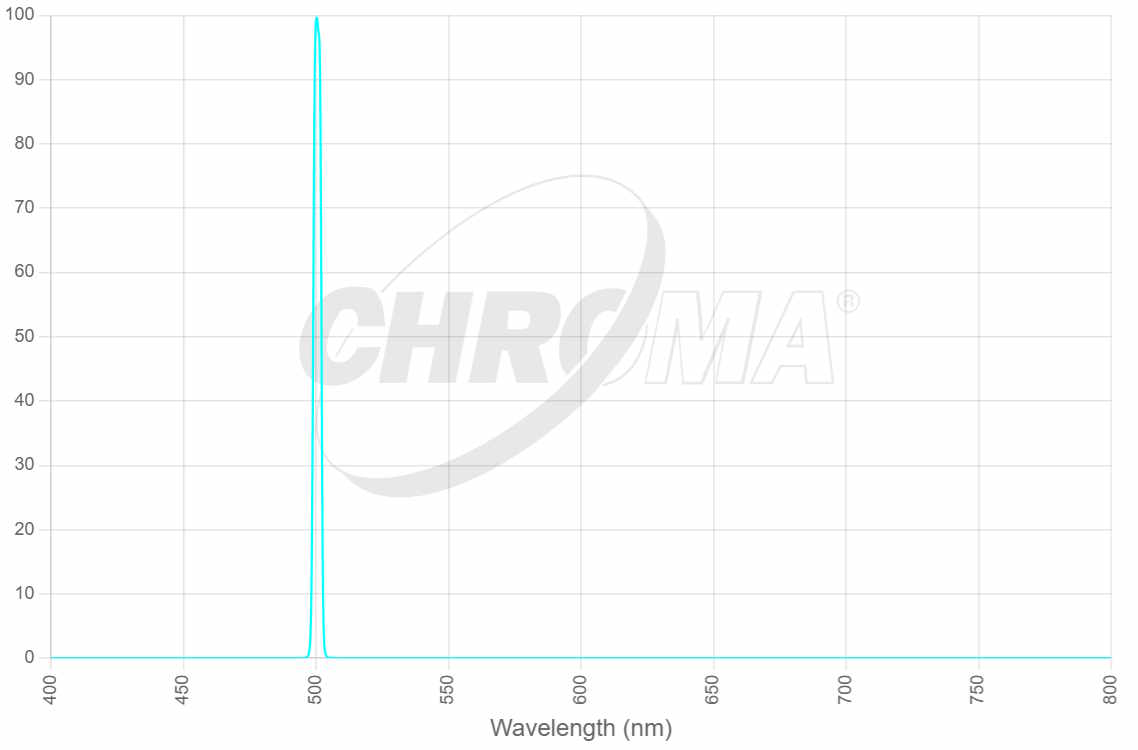

27106 SII Ha OIII -3nm filter set

27106 SII Ha OIII -3nm filter set (구성)

27107 SII Ha OIII -5nm

27107 SII Ha OIII -5nm (구성)

27108 SII Ha OIII -3nm -F/3 filter set

27108 SII Ha OIII -3nm -F/3 filter set (구성)

27109 Ha3LRGB filter set

27109 Ha3LRGB filter set (구성)

27110 Ha5LRGB filter set

27110 Ha5LRGB filter set (구성)

Microscope Cameras

E3ISPM08300KPE Microscopy

Product Introduction

Key Features

Product Details

Package Contents

Standard Packing List

— 적용 사례 —

금속 미세조직 관찰용 광학현미경

반사 및 투과 관찰용 도립현미경

Microscopy by JNO-CKX53M ( 현미경 관찰법 )

화장품 관찰용 편광 현미경

현미경으로 보는 광학 세상

Microscopy by JNO-CKX53M
( 현미경 관찰법 )
